Industrial IoT Connectivity


제품사진
제품사진


NPort 5400 Series

4 포트 RS-232/422/485 시리얼 디바이스 서버

ㆍMOXA 담당자 : 031-737-8888
ㆍ 이메일 : moxa@yoisys.com

기능 및 이점

  • 쉬운 설치를 위한 사용자 친화적인 LCD 패널
  • 조정 가능한 종단 및 풀업/다운저항
  • 소켓 모드 : TCP 서버, TCP 클라이언트, UDP
  • Telnet, 웹 브라우저 또는 Windows 유틸리티로 구성
  • 네트워크 관리를 위한 SNMP MIB-II
  • 2kV 절연 보호 기능이 있는 모델(-I모델: NPort 5430I / 5450I / 5450I-T)
  • -40 ~ 75 ° C의 동작 온도 범위 (-T 모델)


인증


NPort® 5400 디바이스 서버는 각 시리얼 포트에 대한 독립적 인 동작 모드, 쉬운 설치를 위한 사용자 친화적 인 LCD 패널, 듀얼 DC 전원 입력 및 조정 가능한 종단 및 풀업 풀다운 저항을 포함하여 시리얼 - 이더넷 애플리케이션에 대한 많은 유용한 기능을 제공합니다.


최대 4 개의 시리얼 디바이스를 위한 네트워크 준비

NPort® 5400 디바이스 서버는 이더넷 네트워크에 최대 4 개의 시리얼 디바이스를 편리하고 투명하게 연결할 수 있으므로 기본 구성만으로 기존 시리얼 디바이스를 네트워크 할 수 있습니다. 시리얼 및 이더넷 인터페이스 간의 데이터 전송은 양방향입니다. NPort® 디바이스 서버를 사용하면 현재의 하드웨어 자산을 보호 할뿐만 아니라 향후 네트워크 확장에 용이합니다. 시리얼 디바이스 관리를 중앙 집중화하고 네트워크를 통해 관리 호스트를 분배 할 수 있습니다.


각 시리얼 포트에 대한 독립적 인 동작 모드

NPort® 5400 디바이스 서버는 TCP / IP 네트워크를 통한 원격 데이터 폴링 또는 이벤트 처리를 위해 여러 장치를 연결하는 데 사용할 수 있습니다. NPort® 5400의 각 시리얼 포트는 독립적으로 동작하여 최대한의 다양성이 가능합니다. 예를 들어, 포트 1은 드라이버 모드, TCP 서버 모드의 포트 2 및 TCP 클라이언트 모드의 포트 3 및 4에서 동작 할 수 있습니다.


쉬운 설치를위한 사용자 친화적인 LCD 패널


NPort® 5400의 상단 패널에는 데이터 입력, 설정 및 동작 모드 선택을 위한 4 개의 버튼이 있는 LCD 패널이 내장되어 있습니다. LCD 패널에는 서버 이름, 일련 번호 및 IP 주소가 표시되며 IP 주소, 넷 마스크 및 게이트웨이와 같은 매개 변수를 입력하거나 수정하는 데 사용할 수 있습니다. (광범위 온도 모델에서는 LCD 패널을 사용할 수 없습니다.)

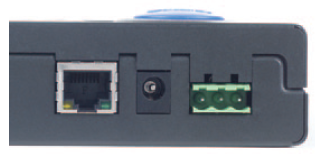

듀얼 DC 전원 입력


NPort® 5400 디바이스 서버는 DC 터미널 블록 입력과 DC 전원 잭 입력을 모두 제공함으로써 이중 전원을 지원합니다. 두 가지 유형의 전원 입력을 제공하면 사용자가 다른 응용 프로그램과 함께 사용할 때 더 큰 유연성을 제공합니다.


가변 종단 및 풀업 풀다운 저항 설정

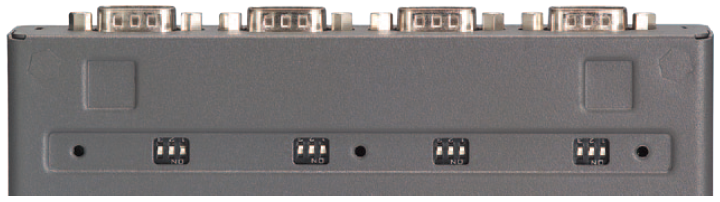

NPort 5400 시리즈는 RS-485 애플리케이션을 위해 조정 가능한 종단 및 풀업 풀다운저항을 설정할 수 있습니다. 일부 중요한 환경에서는 시리얼 신호의 반사를 방지하기 위해 종단 저항이 필요할 수 있으며 풀업 풀다운저항은 전기 신호의 무결성을 유지하기 위해 조정이 필요할 수 있습니다. 저항 값 이 모든 환경과 보편적으로 호환되지 않기 때문에 NPort® 5400에는 하단 패널에 4 세트의 DIP 스위치가있어 종단을 설정하고 풀업 풀다운저항 값을 설정 할 수 있습니다.



Ethernet Interface

10/100BaseT(X) Ports (RJ45 connector)

1

Magnetic Isolation Protection

1.5 kV (built-in)



Ethernet Software Features

Configuration Options

Telnet Console, Windows Utility, Web Console (HTTP/HTTPS)

Management

ARP, BOOTP, DHCP Client, DNS, HTTP, HTTPS, ICMP, IPv4, LLDP, Rtelnet, SMTP, SNMPv1/v2c, TCP/IP, Telnet, UDP

Filter

IGMP v1/v2

Windows Real COM Drivers

Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

Fixed TTY Drivers

SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X

Linux Real TTY Drivers

Kernel version: 2.4.x, 2.6.x, 3.x, 4.x

Android API

Android 3.1.x and later

Time Management

SNTP



Serial Interface

Connector

NPort 5410/5450/5450-T/5450I/5450I-T: DB9 male
NPort 5430/5430I: Terminal block

No. of Ports

4

Serial Standards

NPort 5410: RS-232

NPort 5430 Series: RS-422, RS-485

NPort 5450 Series: RS-232, RS-422, RS-485

Operation Modes

Disabled, Ethernet Modem, Pair Connection, Real COM, Reverse Telnet, TCP Client, TCP Server, UDP

Baudrate

Supports standard baudrates (unit=bps): 50, 75, 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230.4k, 460.8k, 921.6k

Data Bits

5, 6, 7, 8

Stop Bits

1, 1.5, 2

Flow Control

RTS/CTS (RS-232 only), DTR/DSR (RS-232 only), XON/XOFF

Parity

None, Even, Odd, Space, Mark

Pull High/Low Resistor for RS-485

1 kilo-ohm, 150 kilo-ohms

RS-485 Data Direction Control

ADDC® (automatic data direction control)

Terminator for RS-485

120 ohms



Serial Signals

RS-232

TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

RS-422

Tx+, Tx-, Rx+, Rx-, GND

RS-485-4w

Tx+, Tx-, Rx+, Rx-, GND

RS-485-2w

Data+, Data-, GND



Power Parameters

No. of Power Inputs

2

Input Current

NPort 5410/5450/5450-T: 350 mA @ 12 VDC

NPort 5430: 320 mA @ 12 VDC

NPort 5430I: 530 mA @ 12 VDC

NPort 5450I/5450I-T: 554 mA @ 12 VDC

Input Voltage

12 to 48 VDC

Source of Input Power

1 removable 3-contact terminal block(s)

Power input jack



Reliability

Automatic Reboot Trigger

Built-in WDT

Alert Tools

Built-in buzzer and RTC (real-time clock)





Environmental Limits

Operating Temperature

Standard Models: 0 to 55°C
Wide Temp. Models: -40 to 75°C

Storage Temperature (package included)

-40 to 75°C

Ambient Relative Humidity

5 to 95% (non-condensing)



MTBF

Time

NPort 5410: 310,331 hrs

NPort 5430/5430I: 265,650 hrs

NPort 5450/5450I: 206,903 hrs

Standards

Telcordia (Bellcore) Standard TR/SR



Warranty

Warranty Period

5 years

Details

별도 문의

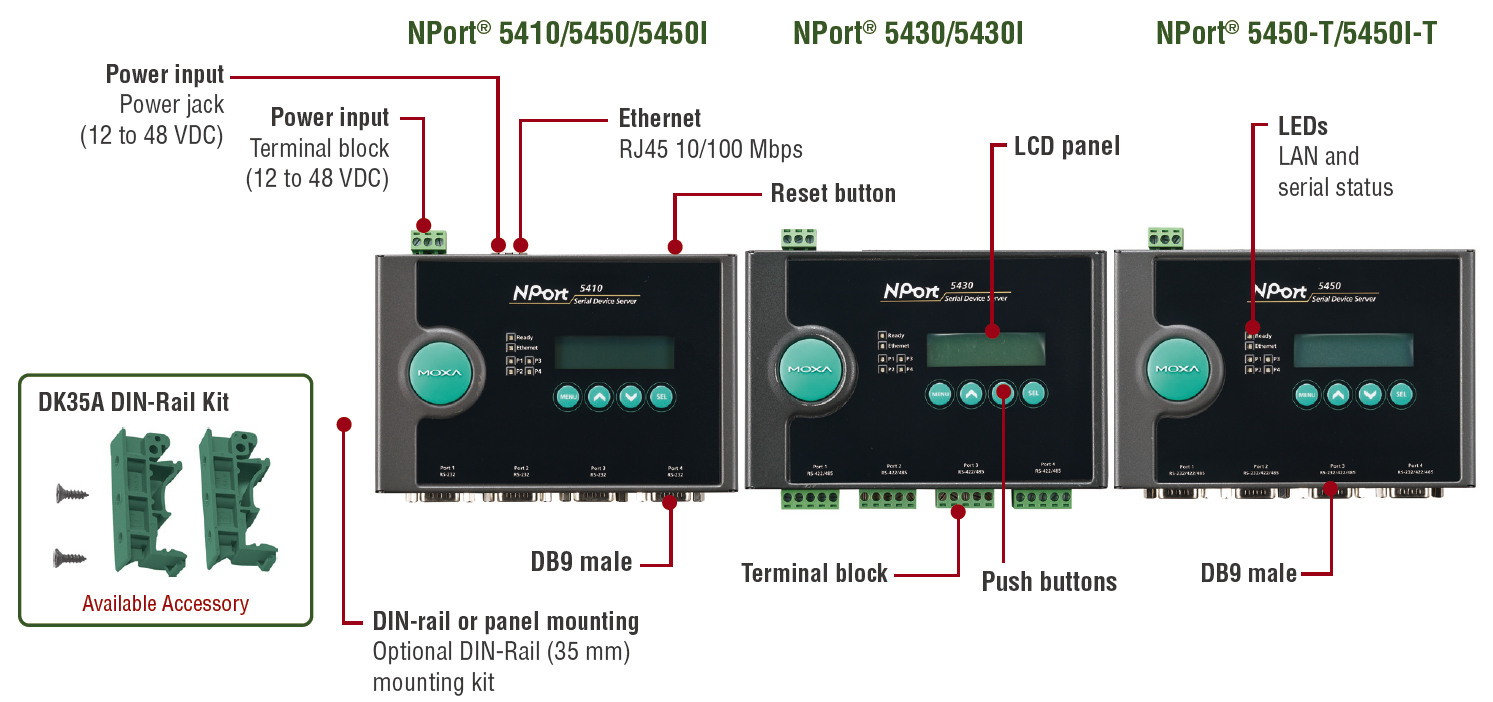

외관



치수

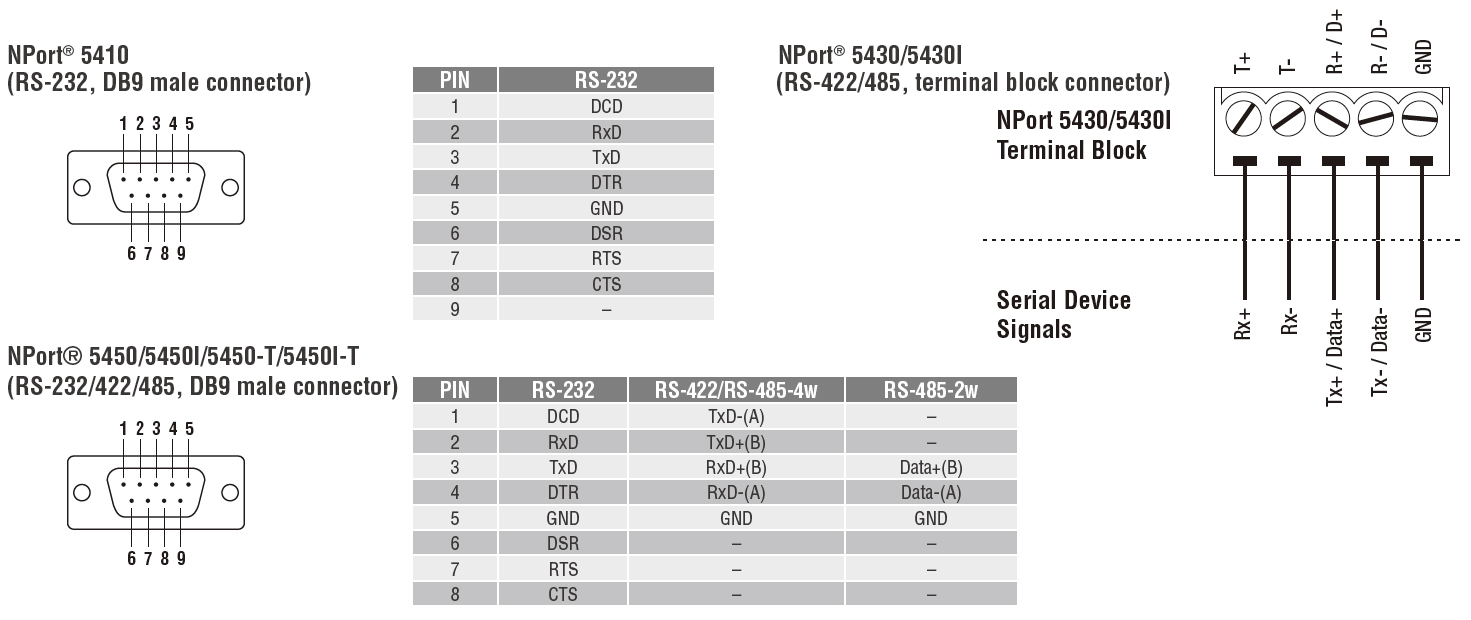

핀 할당


Physical Characteristics

Housing

Metal

Dimensions (with ears)

181 x 103 x 33 mm

Dimensions (without ears)

158 x 103 x 33 mm

Weight

740 g

Interactive Interface

LCD panel display (standard temp. models only)

Push buttons for configuration (standard temp. models only)

Installation

Desktop, DIN-rail mounting (with optional kit),
Wall mounting




Standards and Certifications

EMC

EN 55032/24

EMI

CISPR 32, FCC Part 15B Class A

EMS

IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV

IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m

IEC 61000-4-4 EFT: Power: 1 kV; Signal: 0.5 kV

IEC 61000-4-5 Surge: Power: 1 kV; Signal: 1 kV

IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m

IEC 61000-4-8 PFMF

IEC 61000-4-11 DIPs

Maritime

DNV-GL (standard temp. models only)

Medical

EN 60601-1-2 Class B, EN 55011 (NPort 5410/5450/5450I only)

Safety

UL 60950-1
