NPort 5100A Series

1 포트 RS-232 / 422 / 485 시리얼 디바이스 서버

ㆍ 이메일 : moxa@yoisys.com

특징

  • 1W미만의 전력 소비
  • 빠른 3 단계 웹 기반 구성
  • 시리얼, 이더넷 및 전원에 대한 서지 보호
  • COM 포트 그룹 및 UDP 멀티 캐스트 응용 프로그램
  • 안전한 설치를 위한 나사 식 전원 커넥터
  • 윈도우 및 리눅스용 Real COM/TTY 드라이버
  • 표준 TCP/IP 인터페이스 및 다양한 TCP 및 UDP 동작 모드
  • 최대 8 개의 TCP 호스트 연결


인증



NPort® 5100A 디바이스 서버는 시리얼 디바이스를 즉각 네트워크로 연결하고 PC 소프트웨어가 네트워크의 어디서나 시리얼 디바이스에 직접 액세스 할 수 있도록 설계되었습니다.

NPort® 5100A 디바이스 서버는 초소형, 내구성이 뛰어나며 사용하기 쉽기 때문에 간단하고 안정적인 시리얼 투 이더넷 솔루션을 구현할 수 있습니다.



친환경 시리얼- 이더넷 솔루션
Moxa MiiNe는 RAM과 플래시가 내장 된 작지만 강력한 Arm 기반의 시리얼 - 이더넷 SoC입니다. NPort® 5100A 시리즈는 내부의 MiiNe를 통해 현재 시장에 출시되어있는 기존 솔루션에 비해 최소 50%의 전력을 절약함으로써 엔지니어가 오늘날의 산업 환경에서 발견되는 까다로운 환경 규정 준수 문제를 해결할 수 있도록 지원합니다.


시리얼, 이더넷 및 전원에 대한 서지 보호
일반적으로 스위칭 및 번개 에 의한 높은 전압이 원인으로 발생하는 서지는 모든 전기 디바이스에 공통적인 위협입니다. NPort® 5100A의 시리얼, 전원 및 이더넷 라인에 적용되는 Moxa의 최첨단 서지 내성 솔루션은 IEC 61000-4-5에 따라 테스트 및 검증되었습니다. 최첨단 서지 보호 기능은 전기 디바이스를 노이즈로부터 보호하고 전기적으로 잡음이 많은 환경 조건을 견딜 수 있는 강력한 시리얼 투 이더넷 솔루션을 제공합니다.


3 단계 웹 기반 설정
NPort® 5100A의 3 단계 웹 기반 설정 도구는 간단하고 사용하기 쉽습니다. NPort® 5100A의 웹 콘솔은 시리얼 투 이더넷 애플리케이션을 활성화하는 데 필요한 간단한 세 단계 설정이 있습니다. 이러한 빠른 3 단계 웹 기반 설정을 통해 사용자는 NPort® 설정을 완료하고 응용 프로그램을 활성화하는 데 평균 30 초 밖에 걸리지 않아서 많은 시간과 노력을 절약 할 수 있습니다.


손쉬운 문제해결

NPort® 5100A 디바이스 서버는 이더넷을 통해 모든 장치를 모니터링 하는 데 사용할 수 있는 SNMP를 지원합니다. 사용자 정의 오류가 발생하면 SNMP 관리자에게 트랩 메시지를 자동으로 보내도록 각 디바이스를 설정 할 수 있습니다. SNMP 관리자를 사용하지 않아도 메시지를 이메일 알림을 보낼 수 있습니다. 사용자는 Moxa의 Windows 유틸리티 또는 웹 콘솔을 사용하여 알림에 대한 트리거를 정의 할 수 있습니다. 예를 들어 경고는 웜 스타트, 콜드 스타트 또는 암호 변경에 의해 트리거 될 수 있습니다.




Ethernet Interface

10/100BaseT(X) Ports (RJ45 connector)

1

Magnetic Isolation Protection

1.5 kV (built-in)



Ethernet Software Features

Configuration Options

Windows Utility, Serial Console, Telnet Console, Web Console (HTTP/HTTPS)

Management

DHCP Client, ARP, BOOTP, DNS, HTTP, HTTPS, ICMP, IPv4, LLDP, SMTP, SNMPv1/v2c, TCP/IP, Telnet, UDP

Filter

IGMP v1/v2

Windows Real COM Drivers

Windows 95/98/ME/NT/2000, Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64), Windows 2008 R2/2012/2012 R2 (x64), Windows Embedded CE 5.0/6.0, Windows XP Embedded

Fixed TTY Drivers

SCO UNIX, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X

Linux Real TTY Drivers

Kernel version: 2.4.x, 2.6.x, 3.x, 4.x

Android API

Android 3.1.x and later

MIB

RFC1213, RFC1317



Serial Interface

Connector

DB9 male

No. of Ports

1

Serial Standards

NPort 5110A: RS-232

NPort 5130A: RS-422, RS-485

NPort 5150A: RS-232, RS-422, RS-48

Operation Modes

Disabled, Ethernet Modem, Pair Connection, Real COM, Reverse Telnet, RFC2217, TCP Client, TCP Server, UDP

Baudrate

Supports standard baudrates (unit=bps): 50, 75, 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230.4k, 460.8k, 921.6k

Data Bits

5, 6, 7, 8

Stop Bits

1, 1.5, 2

Flow Control

RTS/CTS (RS-232 only), DTR/DSR (RS-232 only), XON/XOFF

Parity

None, Even, Odd, Space, Mark

Pull High/Low Resistor for RS-485

1 kilo-ohm, 150 kilo-ohms

Terminator for RS-485

120 ohms

RS-485 Data Direction Control

ADDC® (automatic data direction control)



Serial Signals

RS-232

TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

RS-422

Tx+, Tx-, Rx+, Rx-, GND

RS-485-4w

Tx+, Tx-, Rx+, Rx-, GND

RS-485-2w

Data+, Data-, GND



Power Parameters

No. of Power Inputs

1

Input Current

NPort 5110A: 82.5 mA @ 12 VDC

NPort 5130A: 89.1 mA @ 12 VDC

NPort 5150A: 92.4 mA @ 12 VDC

Input Voltage

12 to 48 VDC

Source of Input Power

Power input jack





Reliability

Automatic Reboot Trigger

Built-in WDT


Environmental Limits

Operating Temperature

Standard Models: 0 to 60°C
Wide Temp. Models: -40 to 75°C

Storage Temperature (package included)

-40 to 75°C )

Ambient Relative Humidity

5 to 95% (non-condensing)



Declaration

Green Product

RoHS, CRoHS, WEEE





MTBF

Time

2,231,530 hrs

Standards

Telcordia (Bellcore) Standard TR/SR



Warranty

Warranty Period

5 years

Details

별도 문의

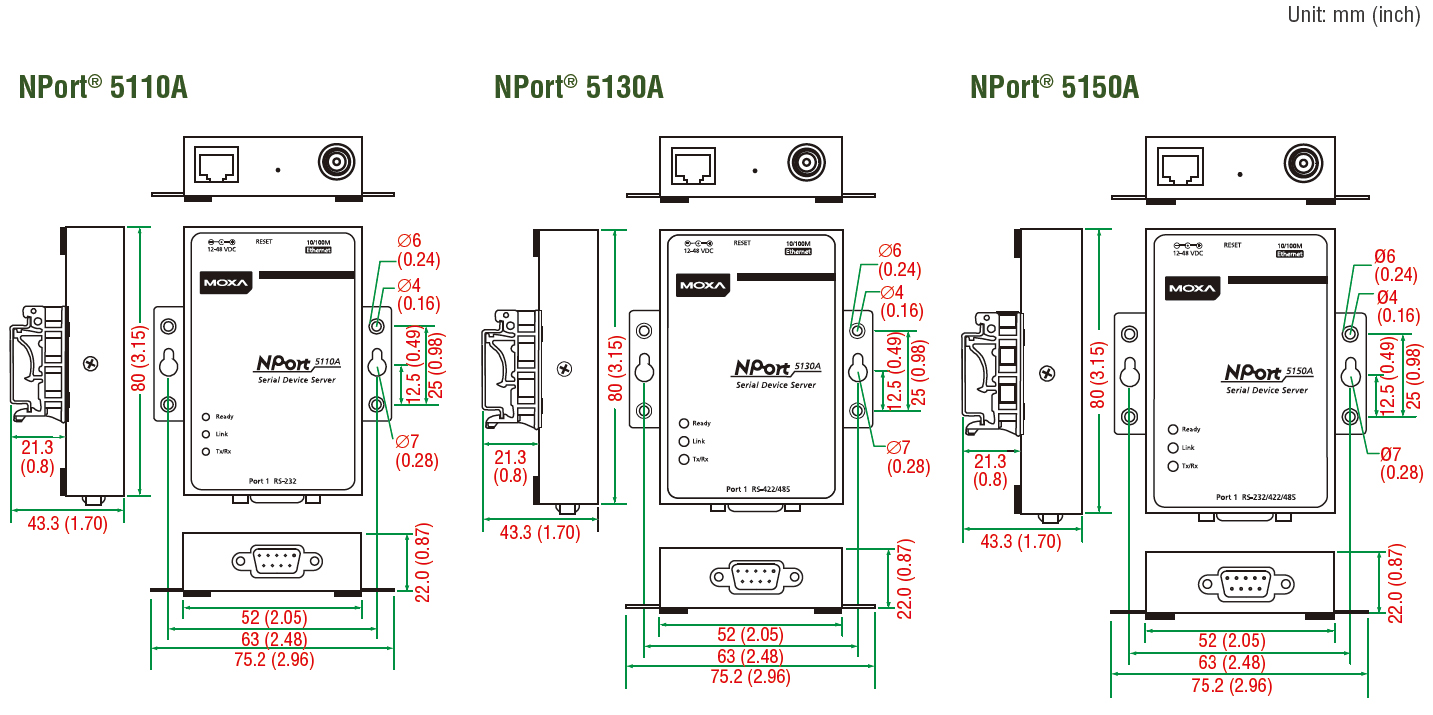

치수

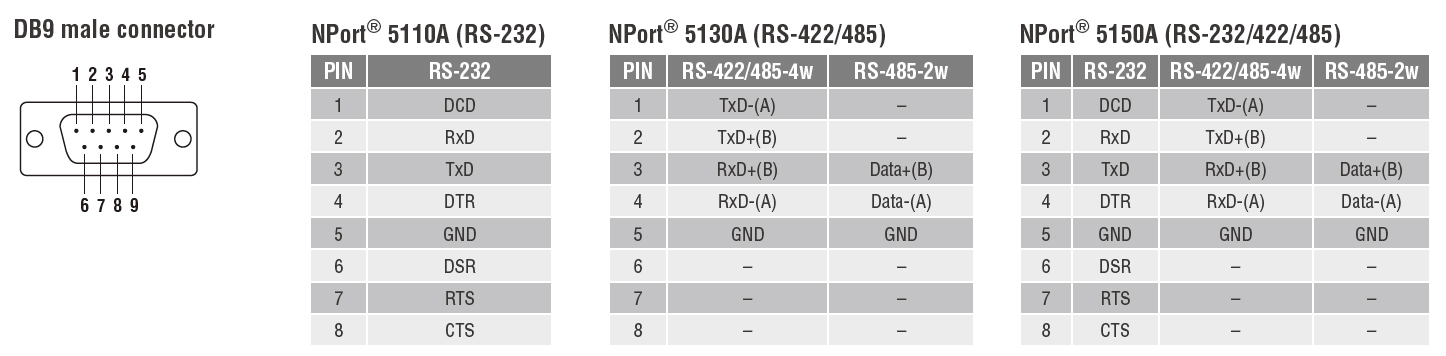

핀 할당


Physical Characteristics

Housing

Metal

Dimensions (with ears)

75.2 x 80 x 22 mm

Dimensions (without ears)

52 x 80 x 22 mm

Weight

340 g

Installation

Desktop, DIN-rail mounting (with optional kit),
Wall mounting





Standards and Certifications

EMC

EN 55032/24

EMI

CISPR 32, FCC Part 15B Class A

EMS

IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV

IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m

IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV

IEC 61000-4-5 Surge: Power: 2 kV; Signal: 0.5 kV

IEC 61000-4-6 CS: 150 kHz to 80 MHz: 10 V/m; Signal: 10 V/m

IEC 61000-4-8 PFMF

IEC 61000-4-11 DIPs

Safety

UL 60950-1
