NPort P5150A Series

1포트 RS-232 / 422 / 485 PoE 직렬 장치 서버


ㆍMOXA 담당자 : 031-737-8888

기능 및 이점

  • IEEE 802.3af 호환 PoE PD 장비
  • 신속한 3 단계 웹 기반 구성
  • 직렬, 이더넷 및 전력선에 대한 서지 보호
  • COM 포트 그룹 및 UDP 멀티 캐스트 응용 프로그램
  • 안전한 설치를위한 스크류 커넥터
  • Windows 및 Linux 용 Real COM / TTY 드라이버
  • 표준 TCP / IP 인터페이스 및 다양한 TCP 및 UDP 작동 모드


개요

NPort® P5150A 장치 서버는 직렬 장치를 네트워크에서 즉시 사용할 수 있도록 설계되었습니다. PD 장치이며 IEEE 802.3af 규격을 따르므로 추가 전원 공급 장치없이 PoE PSE 장치로 전원을 공급할 수 있습니다. NPort® P5150A 장치 서버를 사용하면 PC 소프트웨어가 네트워크상의 어디에서나 직렬 장치에 직접 액세스 할 수 있습니다. NPort® P5150A 디바이스 서버는 초소형, 내구성이 뛰어나며 사용하기 쉽기 때문에 간단하고 신뢰할 수있는 직렬 이더넷 솔루션이 가능합니다.


서지 보호 직렬, 이더넷 및 전력선

일반적으로 스위칭 및 번개 과도 현상으로 인한 높은 전압으로 인한 서지는 모든 전기 장치에 공통적 인 위협입니다. NPort® P5150A의 직렬, 전원 및 이더넷 라인에 적용되는 Moxa의 최첨단 서지 내성 솔루션은 IEC 61000-4-5에 따라 테스트 및 검증되었습니다. 최첨단 서지 보호 기능은 전기 장치를 전압 스파이크로부터 보호하고 전기적으로 잡음이 많은 환경 조건을 견딜 수있는 강력한 직렬 - 이더넷 솔루션을 제공합니다.



3 단계 웹 기반 구성
NPort® P5150A의 3 단계 웹 기반 구성 도구는 간단하고 사용하기 쉽습니다. NPort® P5150A의 웹 콘솔은 직렬 - 이더넷 애플리케이션을 활성화하는 데 필요한 3 가지 간단한 구성 단계를 안내합니다. 이처럼 신속한 3 단계 웹 기반 구성을 사용하면 사용자는 NPort® 설정을 완료하고 응용 프로그램을 활성화하는 데 평균 30 초 밖에 걸리지 않고 많은 시간과 노력을 절약 할 수 있습니다.



쉽게 문제를 해결할 수 있습니다.

NPort® P5150A 장치 서버는 이더넷을 통해 모든 장치를 모니터링하는 데 사용할 수있는 SNMP를 지원합니다. 사용자 정의 오류가 발생하면 SNMP 관리자에게 트랩 메시지를 자동으로 보내도록 각 장치를 구성 할 수 있습니다. SNMP 관리자를 사용하지 않는 사용자의 경우 대신 전자 메일 알림을 보낼 수 있습니다. 사용자는 Moxa의 Windows 유틸리티 또는 웹 콘솔을 사용하여 경고에 대한 트리거를 정의 할 수 있습니다. 예를 들어 경고는 웜 스타트, 콜드 스타트 ​​또는 암호 변경에 의해 트리거 될 수 있습니다.


이더넷 인터페이스 / Ethernet Interface

포트 수
1
속도
10/100 Mbps, 자동 MDI/MDIX
커넥터

8 핀 RJ45

자기 절연 보호

1.5 kV built-in

직렬 인터페이스 / Serial Interface

포트 수
1
연속 표준
RS-232 / 422 / 485
커넥터
DB9 male
직렬 회선 보호

Level 2 Surge, EN61000-4-5

RS-485 데이터 방향 제어

ADDC® (자동 데이터 방향 제어)

RS-485 High, Low 저항 풀업

1 kΩ, 150 kΩ

직렬 통신 매개 변수 / Serial Communication Parameters

데이터 비트
5, 6, 7, 8
정지 비트
1, 1.5, 2

Parity

None, Even, Odd, Space, Mark

흐름 제어

RTS / CTS 및 DTR / DSR (RS-232 전용), XON / XOFF

전송 속도

50 bps ~ 921.6 kbps

직렬 신호 / Seiral Signals

RS-232

TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

Rs-422

Tx +, Tx-, Rx +, Rx-, GND

Rs-485-4W

Tx +, Tx-, Rx +, Rx-, GND

Rs-485-2W

데이터 +, 데이터 -, GND

소프트웨어 / Softwere

네트워크 프로토콜

ICMP, IPv4, TCP, UDP, DHCP, BOOTP, 텔넷, DNS, SNMP V1, HTTP, SMTP, IGMP V1 / 2, ARP

구성옵션

웹 콘솔 (새 빠른 설정 포함), 직렬 콘솔, 텔넷 콘솔, Windows 유틸리티

Windows Real COM 드라이버

Windows XP / 2003 / Vista / 2008 / 7 / 8 / 8.1 / 10 (x86 / x64), Windows 2008 R2 / 2012 / 2012 R2 (x64), Windows Embedded CE 5.0 / 6.0, Windows XP Embedded

고정 TTY 드라이버

SCO Unix, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X

리눅스 리얼 TTY 드라이버

Linux 2.4.x, 2.6.x, 3.x

물리적 특징 / Physical Characteristics

하우징
메탈
무게
300g (0.66lb)
치수

귀가없는 경우 : 77 x 111 x 26 mm (3.03 x 4.37 x 1.02 in)

귀가있는 경우 : 100 x 111 x 26 mm (3.94 x 4.37 x 1.02 in)

신뢰성 / Reliability

자동 재부팅 트리거
내장된 WDT (워치 독 타이머)

MTBF(평균 고장 간격)

시간

2,231,530 시간

표준

Telcordia (Bellcore) 표준 TR / SR

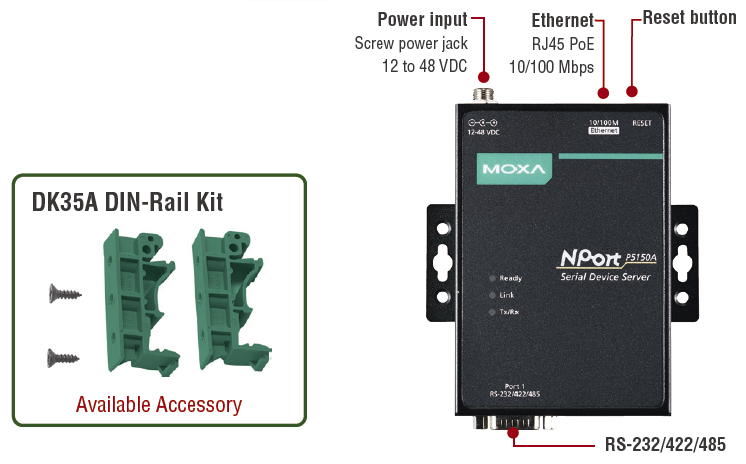

외관

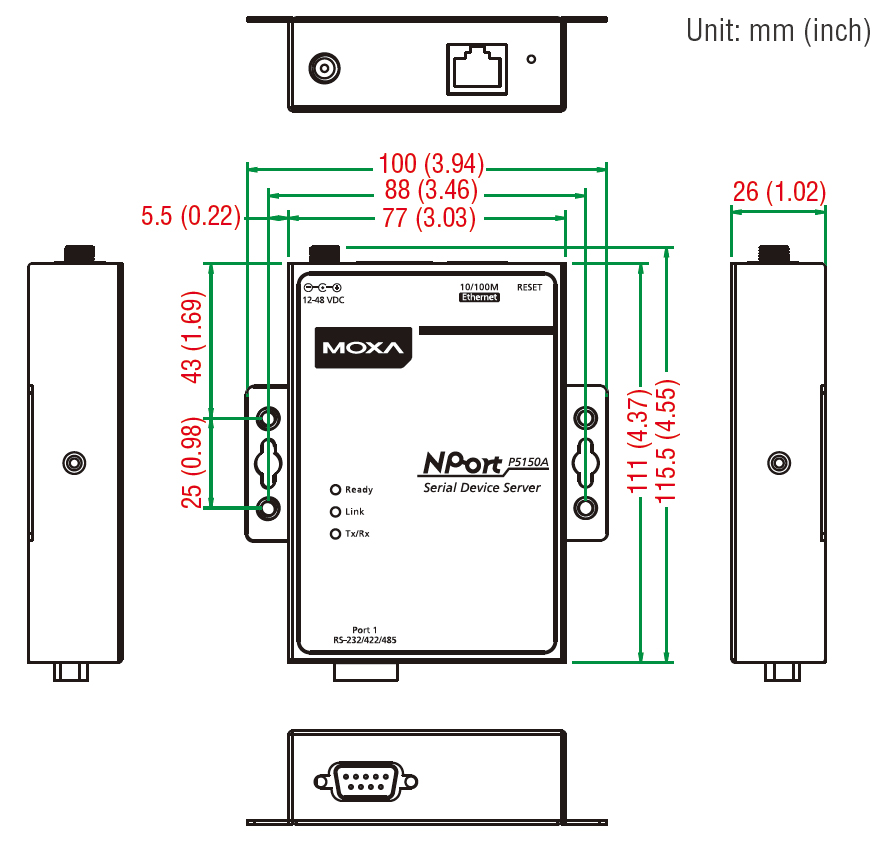

치수

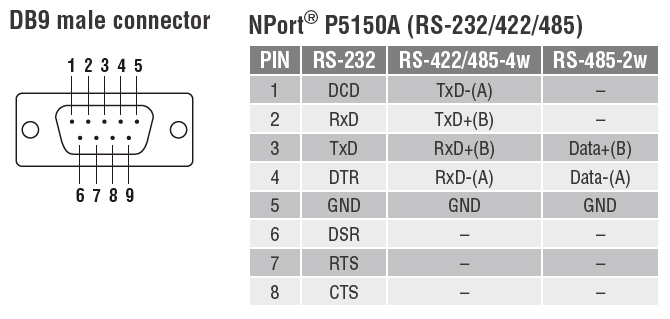

핀 할당



안전

UL 60950-1

EMC

EN 55032/24

EMI

CISPR 32, FCC 파트 15B 클래스 A

EMS
  • IEC 61000-4-2 ESD : 접점 : 4 kV; 공기 : 8 kV
  • IEC 61000-4-3 RS : 80 MHz ~ 1 GHz : 3 V / m
  • IEC 61000-4-4 EFT : 전력 : 2 kV; 신호 : 1 kV
  • IEC 61000-4-5 서지 : 전력 : 2 kV; 신호 : 1kV
  • IEC 61000-4-6 CS : 150kHz ~ 80MHz : 3V / m; 신호 : 3 V / m
  • IEC 61000-4-8 PFMF
  • IEC 61000-4-11 DIP
