NE-4110S

  • RS-232 장치 용 장치 서버 모듈, RJ45 커넥터가있는 10 / 100BaseT (x) 지원
  • Embedded Serial-to-Ethernet Modules
ㆍMOXA 담당자 : 031-737-8888

기능 및 이점

  • 10/100 Mbps 이더넷 인터페이스
  • 최대 230.4 kbps 전송 속도 지원
  • 작동 모드 선택 : 실제 COM, TCP 서버, TCP 클라이언트 및 UDP
  • DHCP, BootP, 고정 IP 및 ARP 지원
  • 이벤트 트래핑 및 알림을위한 SNMP 및 전자 메일 경고
  • 신용 카드의 절반 크기, 57 × 40mm
  • 단일 + 5V 입력으로 1.5W의 낮은 전력 소비


개요

Moxa의 NE-4100 임베디드 장치 서버는 정교한 네트워크 연결을 직렬 장치에 추가하려는 제조업체를 위해 설계되었습니다. Moxa의 임베디드 디바이스 서버를 사용하면 표준 직렬 인터페이스가있는 모든 장치를 이더넷 지원 장치로 즉시 변환 할 수 있습니다. NE-4100 임베디드 장치 서버는 10/100 Mbps 이더넷을 지원하며 TCP 서버, TCP 클라이언트 및 UDP를 포함하여 즉시 사용할 수있는 작동 모드를 제공합니다. 또한 레거시 소프트웨어와의 이전 버전 호환성을 위해 Real COM 드라이버가 포함되어 있습니다.

이벤트 트랩 및 알림을위한 SNMP 및 전자 메일 경고
NE-4100 임베디드 장치 서버는 다음 조건에서 SNMP 트랩 또는 전자 메일을 보내도록 구성 할 수 있습니다.

  • 콜드 / 웜 스타트
  • 패스워드 인증 실패
  • DSR / DCD 회선 신호
    변경 ‧ IP 주소
    변경 ‧ 비밀번호 변경


폼 팩터

유형

Ready-to-go 핀 헤더 모듈

Ready-to-go 핀 헤더 모듈

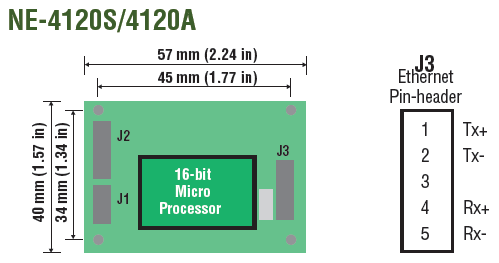

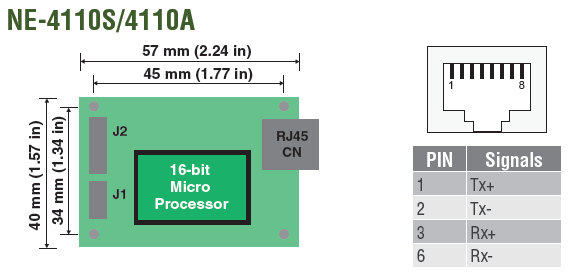

57x40mm (2.24x1.57in)

무게
40g

이더넷 인터페이스

포트 수
1
속도

10/100 Mbps, 자동 MDI / MDIX

자기 절연 보호

1.5 kV 내장

커넥터

RJ45

직렬 인터페이스

포트 수
2
연속 표준
  • 포트 1 : RS-232
  • 포트 2 : TTL 콘솔 포트

RS-485 데이터 방향 제어

ADDC® (자동 데이터 방향 제어)

직렬 통신 매개 변수

데이터 비트

 5, 6, 7, 8

정지 비트

1, 1.5, 2

Parity

None, Even, Odd, Space, Mark

흐름 제어

DSR / DTR 및 RTS / CTS (RS-232 전용), XON / XOFF

전송 속도

110 bps ~ 230.4 kbps

직렬 신호

TTL

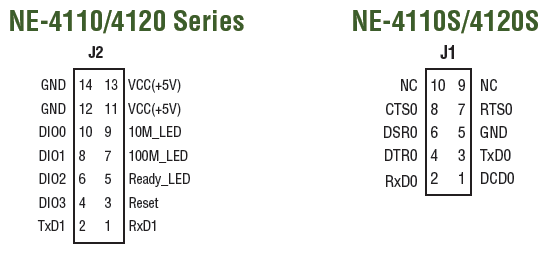

  • 포트 1 : TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
  • 포트 2 : TxD, RxD, GND

RS-232

TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

RS-422

Tx +, Tx-, Rx +, Rx-, GND

RS-485-4w

Tx +, Tx-, Rx +, Rx-, GND

RS-485-2w

데이터 +, 데이터 -, GND

디지털 I/O 핀

GPIO

4 개의 프로그래밍 가능한 I / O 핀

소프트웨어

네트워크 프로토콜

ICMP, ARP, IPv4, TCP, UDP, DHCP, 텔넷, HTTP, SNMP V1 / V2c, SMTP

구성 옵션

웹 콘솔, 직렬 콘솔, 텔넷 콘솔, Windows 유틸리티

Windows Real COM 드라이버

Windows XP / 2003 / Vista / 2008 / 7 / 8 / 8.1 (x86 / x64), Windows 2008 R2 / 2012 / 2012 R2 (x64), Windows Embedded CE 5.0 / 6.0, Windows XP Embedded

고정 TTY 드라이버

SCO Unix, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X

리눅스 리얼 TTY 드라이버

Linux 2.4.x, 2.6.x, 3.x

작동 모드

Real COM, TCP 서버, TCP 클라이언트, UDP

환경제한

작동 온도

  • 표준 모델 : 0 ~ 55 ° C (32 ~ 131 ° F)
  • Wide Temp. 모델 : -40 ~ 75 ° C (-40 ~ 167 ° F)

보관 온도

-40 ~ 60 ° C (-40 ~ 140 ° F)

주변 상대 습도

5 ~ 95 % (비 응축)

고도

최대 2000m

전원 요구 사항

입력 전압

5 VDC (± 5 %)

전력 소비

290mA @ 5VDC 최대

신뢰성

자동 재부팅 트리거
내장 WDT(워치 독 타이머)
MTBF(평균 고장 간격)
290,276 시간




표준 및 인증

EMC

CE, FCC

EMI

EN 55022 클래스 B, FCC 파트 15 서브 파트 B 클래스 EMS EN 55024, A

EMS

EN 55024, EN 61000-4-2 (ESD), EN 61000-4-3 (RS), EN 61000-4-4 (EFT), EN 61000-4-5 (Surge), EN 61000-4-6 ( CS), EN 61000-4-8, EN 61000-4-11

녹색 제품

RoHS, CRoHS, WEEE
