Industrial IoT Connectivity
기능 및 이점
- Modbus 마스터 / 슬레이브 및 DNP3 마스터 / 아웃 스테이션 지원
- 최대 31 개의 Modbus 직렬 슬레이브 또는 DNP3 직렬 포트
- 최대 32 개의 Modbus TCP 슬레이브 또는 DNP3 TCP / UDP 아웃 테이트
- DNP 3.0 서브셋 레벨 2 지원
- DNP3 마스터 모드는 최대 26600 포인트를 지원
- DNP3 마스터 및 아웃 스테이트 모드는 시간 동기화를 지원
- 유지 보수를위한 완벽한 진단 정보
- 내장형 Modbus 및 DNP3 직렬 트래픽 모니터
- 리던던트 이중 DC 전원 입력 및 릴레이 출력
- 구성 백업 및 시스템 로그 용 microSD 카드
- -40 ~ 75 ° C 넓은 작동 온도 모델 제공
- 2 kV 내장 절연 보호 기능이있는 직렬 포트
- 쉬운 배선을위한 내장형 이더넷 케스케이드
- IEC 62443-4-2 규격
개요
MGate 5109는 Modbus RTU / ASCII / TCP 및 DNP3 직렬 / TCP / UDP 프로토콜 변환을위한 산업용 이더넷 게이트웨이입니다. 모든 모델은 견고한 금속 케이스로 보호되며 DIN 레일 장착이 가능하며 직렬 절연 기능이 내장되어 있습니다. MGate 5109는 Modbus TCP를 Modbus RTU / ASCII 네트워크 또는 DNP3 TCP / UDP - DNP3 직렬 네트워크에 쉽게 통합 할 수있는 투명 모드를 지원합니다. MGate 5109 시리즈 게이트웨이는 특히 설치 단계에서 쉽게 문제를 해결할 수 있도록 Modbus 및 DNP3 프로토콜 트래픽 모니터를 지원합니다. 통신 문제는 슬레이브 ID 및 레지스터 주소와 같은 잘못된 소프트웨어 매개 변수로 인해 발생할 수 있습니다. 5109는 Modbus와 DNP3 네트워크간에 데이터를 교환하거나 다중 Modbus 슬레이브 또는 다중 DNP3 아웃 테이트에 대한 데이터 집중 장치 역할을하는 에이전트 모드를 지원합니다.
웹 콘솔을 통한 간편한 구성
MGate 5109 시리즈에는 구성을 쉽게 할 수 있도록 설계된 Quick Setup 가이드가 함께 제공됩니다. 빠른 설정을 사용하면 프로토콜 변환 모드에 쉽게 액세스하여 몇 단계로 구성을 완료 할 수 있습니다. MGate 5109 시리즈는 또한 DNP3 마스터로 구성된 경우 MGate 5109가 모든 아웃 스테이 션 객체를 자동으로 수집 할 수 있도록 DNP3 직렬 출력에 대한 자동 감지를 지원합니다.
Modbus 및 DNP3 프로토콜 트래픽 모니터
MGate 5109 시리즈 게이트웨이는 특히 설치 단계에서 쉽게 문제를 해결할 수 있도록 Modbus 및 DNP3 프로토콜 트래픽 모니터를 지원합니다. 통신 문제는 슬레이브 ID 및 레지스터 주소 또는 잘못된 명령 구성과 같은 잘못된 소프트웨어 매개 변수로 인해 발생할 수 있습니다. Modbus / DNP3 프로토콜 트래픽 모니터를 사용하면 캡처 한 데이터를 확인하고 근본 원인을 쉽게 식별 할 수 있습니다.
다양한 유지 보수 기능
MGate 5109 시리즈 게이트웨이는 원격 유지 보수를 위해 웹 콘솔과 Telnet 콘솔을 제공합니다. HTTPS 및 SSH를 포함한 암호화 통신 기능이 지원되어보다 나은 네트워크 보안을 제공합니다. 또한 연결 이벤트 및 Modbus 유지 보수 이벤트를 기록하기 위해 펌웨어 로그 기능이 제공됩니다. 사용자는 웹 콘솔을 통해 원격으로 로그 데이터를 검토 할 수 있습니다.
이더넷 인터페이스
프로토콜 | Modbus TCP 클라이언트 / 서버, DNP 3.0 TCP / UDP 마스터 / 아웃 스테이션 |
포트 수 | 2 (1 IP, 이더넷 캐스케이드) |
속도 | 10/100 Mbps, 자동 MDI / MDIX |
| 커넥터 | 8핀 RJ45 |
| 자기 절연 보호 | 1.5kV (내장형) |
직렬 인터페이스
| 프로토콜 | 프로토콜 Modbus RTU / ASCII 마스터 / 슬레이브 |
포트 수 | 1 |
| 연속 표준 | RS-232 / 422 / 485, 소프트웨어 선택 가능 |
커넥터 | DB9 male |
RS-485 데이터 방향 제어 | ADDC® (자동 데이터 방향 제어) |
RS-485 용 High / Low 저항 풀업 | 1 kΩ, 150 kΩ |
RS-485 터미네이터 | 120 Ω |
격리 | 2 kV (내장) |
직렬 통신 매개 변수
데이터 비트 | 7, 8 |
정지 비트 | 1, 2 |
Parity | None, Even, Odd, Space, Mark |
흐름 제어 | RTS / CTS, RTS 토글 (RS-232 전용) |
전송 속도 | 50 bps ~ 921.6 kbps |
직렬 신호
RS-232 | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
RS-422 | Tx +, Tx-, Rx +, Rx-, GND |
RS-485-4w | Tx +, Tx-, Rx +, Rx-, GND |
RS-485-2w | 데이터 +, 데이터 -, GND |
Modbus
| 지원되는 기능 | 1, 2, 3, 4, 5, 6, 15, 16, 23 |
| 맥스. 명령 수 | 100 |
| 맥스 연결 수 | MGate를 Modbus TCP 마스터 : 32 개의 슬레이브 연결 |
DNP3
|
|
DNP3 내부 데이터베이스 |
|
소프트웨어
구성 옵션 | 웹 콘솔, 직렬 콘솔 |
유용 | Windows 95, 98, ME, NT, 2000, Windows XP, Server 2003, Vista, Server 2008 (x86 / x64), Windows Server 2008 R2, Windows 7 / 8 / 8.1 / 10 용 x86 장치 검색 유틸리티 (DSU) x64), Windows Server 2012 (x64), Windows 2012 R2 |
구성 | MXconfig, MXview, SNMP (v1, v2c, v3), 개인 MIB |
물리적 특성
| 하우징 | 메탈, IP30 |
| 무게 | 507 g (1.12 lb) |

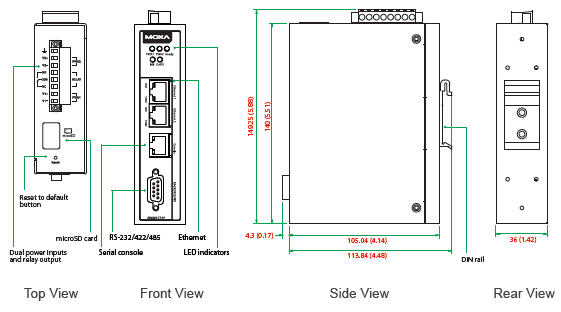

치수 | 36 x 105 x 140 mm (1.42 x 4.14 x 5.51 in) |
저장 카드 슬롯 | 1 microSD (SDHC) 카드 슬롯은 최대 32GB를 지원 |
릴레이 경보 회로 | 30V @ 2A의 전류 용량을 갖는 3 핀 회로 |
환경 제한
작동 온도 |
|
| 보관 온도 | -40 ~ 85 ° C (-40 ~ 185 ° F) |
| 주변 상대 습도 | 5 ~ 95 % (비 응축) |
| 진동 | IEC 60068-2-6, IEC 60068-2-64 |
충격 | IEC 60068-2-27 |
하락 | IEC 60068-2-32 |
전원 요구 사항
입력 전압 | 12 ~ 48VDC |
입력 전류 | 최대 455 mA, 클래스 2 |
전원 커넥터 | 터미널 블록 |
MTBF (평균 고장 간격)
| 시각 | 859,422 시간 |
표준 | Telcordia SR332 |
표준 및 인증
안전 | UL 508, EN 60950-1 |
위험한 위치 | Class 1 Division 2, ATEX, IECEx |
EMC | EN 55022/24 |
EMI | CISPR 22, FCC 파트 15B 클래스 B |
EMS |
|
1 포트 Modbus RTU / ASCII / TCP / DNP3 직렬 / TCP / UDP 게이트웨이
