기능 및 이점
- 최대 32 개의 TCP 마스터 / 클라이언트 장치로 액세스하거나 최대 32 개의 TCP 슬레이브 / 서버 장치에 연결
- 최대 31 또는 62 시리얼 슬레이브 장치 지원
- 쉬운 배선을 위한 이더넷 케스케이드
- IP 주소, TCP 포트 또는 ID 매핑을 통한 직렬 포트 라우팅
- 직렬 리다이렉터 기능 제공
- 내장형 Modbus 트래픽 모니터
- 10 / 100BaseTX (RJ45) 또는 100BaseFX (SC / ST 커넥터가 있는 단일 모드 또는 다중 모드)
개요
MGate MB3170 및 MB3270은 MOXA 프로토콜 변환기 게이트웨이각각 Modbus TCP, ASCII 및 RTU 통신 프로토콜간에 변환하는 1 및 2 포트 Modbus 게이트웨이 입니다. 게이트웨이는 시리얼 - 이더넷 통신과 시리얼 (마스터) - 시리얼 (슬레이브) 통신을 제공합니다. 또한 게이트웨이는 시리얼 및 이더넷 마스터를 직렬 Modbus 장치와 동시에 연결할 수 있도록 지원합니다. MGate MB3170 및 MB3270 시리즈 게이트웨이는 최대 32 개의 TCP 마스터 / 클라이언트에서 액세스하거나 최대 32 개의 TCP 슬레이브 / 서버에 연결할 수 있습니다. 시리얼 포트를 통한 라우팅은 IP 주소, TCP 포트 번호 또는 ID 매핑을 통해 제어 할 수 있습니다. 기능 우선 순위 제어 기능을 사용하면 긴급한 명령을 즉시 대응할 수 있습니다. 모든 모델은 견고하고 DIN 레일 장착이 가능하며 시리얼 신호용 옵션으로 내장된 광 절연을 제공합니다.
Modbus RTU / ASCII 네트워크 또는 소프트웨어에 변경없이 TCP 마스터 통합
MB3270은 기존 Modbus RTU / ASCII 아키텍처 또는 소프트웨어를 수정하지 않고 Modbus TCP를 Modbus RTU / ASCII와 통합 할 수 있습니다. 시리얼 리다이렉터 기능을 사용하면 시리얼 마스터가 특별히 매핑 된 시리얼 포트를 통해 시리얼 슬레이브 장치에 직접 액세스 할 수 있습니다. 이를 통해 시리얼 및 TCP 마스터는 시리얼 슬레이브에 동시에 액세스 할 수 있습니다.
쉬운 배선을위한 계단식 이더넷 포트

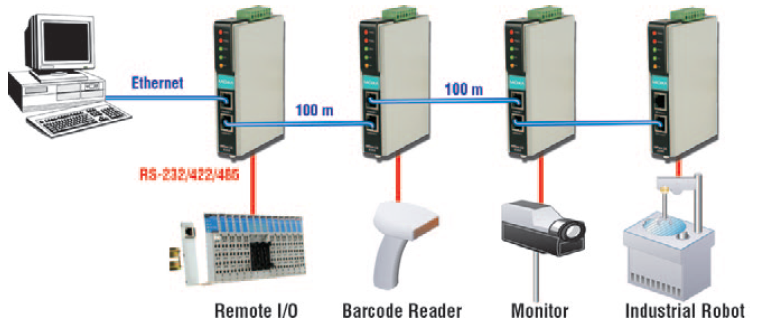

MGate ™ MB3000 시리즈의 고급 모델에는 네트워크 배선을 쉽게하기 위해 2 개의 이더넷 포트가 있습니다. 듀얼 이더넷 포트를 사용하면 표준 RJ45 이더넷 케이블을 사용하여 여러 개의 Modbus 게이트웨이를 함께 스트링 할 수 있으므로 별도의 이더넷 스위치가 필요하지 않습니다.
이중 전원 입력
MB3000 시리즈의 고급 모델은 신뢰성을 높이기 위해 이중 전원 입력을 제공합니다. 전원 입력은 두 개의 활성 DC 전원에 동시에 연결할 수 있으므로 하나의 전원에 문제가 발생해도 지속적인 작동이 제공됩니다. 이러한 고급 Modbus 게이트웨이는 높은 수준의 신뢰성으로 까다로운 산업 어플리케이션에 이상적입니다.
릴레이 출력에 의한 경고
이더넷 링크 및 전원 입력 상태에 대한 릴레이 출력이 제공됩니다. 릴레이 출력은 유지 보수 엔지니어에게 문제 해결 및 유지 보수를위한 추가 도구를 제공합니다.
긴급 명령 우선 순위 제어 (특허)
Modbus 네트워크의 크기와 복잡성이 증가함에 따라 명령과 응답 사이의 지연 시간이 중요한 관심사가됩니다. MB3000 시리즈의 고급 모델은 긴급 명령에 우선 순위 제어 기능을 제공하므로 사용자가 특정 명령에 즉각적인 대응을 강요 할 수 있습니다. 시스템 요구 사항에 따라 다른 명령을 사용하여 어떤 명령이 우선 순위를 받는지 정의 할 수 있습니다.
이더넷 인터페이스
프로토콜 | Modbus TCP |
포트 수 | 2 (1 IP, 이더넷 캐스케이드) |
속도 | 10/100 Mbps, 자동 MDI / MDIX |
커넥터 | 8 핀 RJ45 |
자기 절연 보호 | 1.5kV (내장형) |

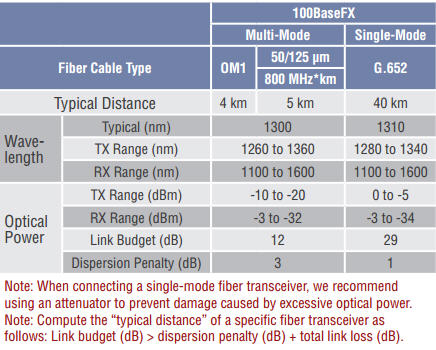

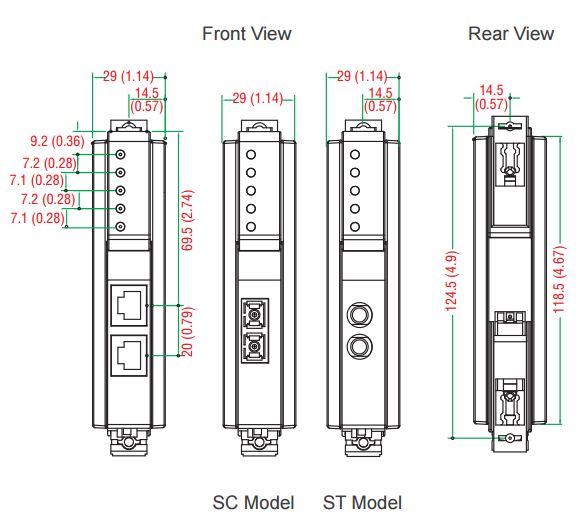

광섬유 인터페이스
직렬 인터페이스
실험 계획안 | Modbus RTU / ASCII 마스터 / 슬레이브 |
포트 수 |
|
연속 표준 | RS-232 / 422 / 485, 소프트웨어 선택 가능 |
커넥터 | MB3170 / 3170I : RS-232 용 DB9 male, RS-422 / 485 용 터미널 블록 |
자기 절연 보호 | 2 kV ( "I"모델의 경우) |
ESD 보호 | 모든 신호에 대해 15 kV |
RS-485 데이터 방향 제어 | ADDC® (자동 데이터 방향 제어) |
RS-485 용 High / Low 저항 풀업 | 1 kΩ, 150 kΩ |
RS-485 터미네이터 | 120 Ω |
직렬 통신 매개 변수
데이터 비트 | 7, 8 |
정지 비트 | 1, 2 |
Parity | None, Even, Odd, Space, Mark |
흐름 제어 | RTS / CTS, DTR / DSR, RTS 토글 (RS-232 전용) |
전송 속도 | 50 bps ~ 921.6 kbps |
직렬 신호
RS-232 | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
RS-422 | Tx +, Tx-, Rx +, Rx-, GND |
RS-485-4w | Tx +, Tx-, Rx +, Rx-, GND |
RS-485-2w | 데이터 +, 데이터 -, GND |
소프트웨어
구성 옵션 | 웹 콘솔, 직렬 콘솔, 텔넷 콘솔, Windows 유틸리티 |
유용 | Windows 2000, Windows XP, Server 2003, Vista, Server 2008 (x86 / x64), Windows Server 2008 R2, Windows 7 / 8 / 8.1 (x86 / x64), Windows Server 2012 (x64), Windows 2012 R2 용 MGate Manager |
다중 마스터 및 다중 드롭 |
|
| 지원 | 스마트 라우팅, 직렬 리다이렉션, ProCOM, 우선 순위 제어, MXview, SNMP v1 (읽기 전용) |
물리적 특성
| 하우징 | 플라스틱, IP30 |
| 무게 |
|

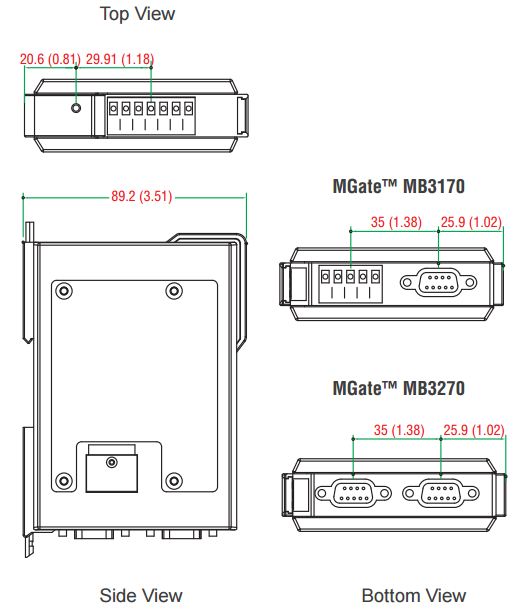

치수 |
|
환경 제한
| 작동 온도 |
|
보관 온도 | -40 ~ 85 ° C (-40 ~ 185 ° F) |
주변 상대 습도 | 5 ~ 95 % (비 응축) |
진동 | IEC 60068-2-6, IEC 60068-2-64 |
충격 | IEC 60068-2-27 |
하락 | IEC 60068-2-32 |
전원 요구 사항
입력 전압 | 12 ~ 48VDC |
입력 전류 |
|
전원 커넥터 | 터미널 블록 |
릴레이 출력 | 1 디지털 릴레이 출력 (최대 닫힘), 전류 전달 용량 1 A @ 30 VDC |
MTBF (평균 고장 간격)
시각 |
|
표준 | Telcordia SR332 |
표준 및 인증
안전 | UL 508, EN 60950-1 |
위험한 위치 | Class 1 Division 2, ATEX, IECEx |
EMC | EN 55032/24 |
EMI | CISPR 32, FCC 파트 15B 클래스 A |
EMS |
|
선박 | DNV |
1 및 2 포트 Advanced 시리얼 - 이더넷 Modbus 게이트웨이
