Industrial IoT Connectivity
기능 및 이점
- 혁신적인 커맨드 러닝으로 키 입력 필요성 제거
- SCADA Modbus 명령 (에이전트 게이트웨이로 작동)
- 시리얼 장치의 활성 및 패러럴 폴링을 통한 고성능
- 시리얼 (마스터) - 시리얼 (슬레이브) 통신 지원
- 동일한 IP 또는 이중 IP 주소를 가진 2 개의 이더넷 포트
- 구성 백업을 위한 SD 카드
- 최대 256 개의 TCP 마스터 / 클라이언트 장치로 액세스하거나 128 개의 TCP 슬레이브 / 서버 장치에 연결
- 넓은 입력 범위의 듀얼 VDC 또는 VAC 전원 입력
- 이벤트 알람을위한 3 핀 오류 릴레이 회로
- 2 kV 절연 보호 ( "-I"모델 용)
개요
MGate MB3660 (MB3660-8 및 MB3660-16) 시리즈 게이트웨이는 Modbus TCP와 Modbus RTU / ASCII 프로토콜간에 변환하는 중복 Modbus 게이트웨이입니다. 최대 256 개의 TCP 마스터 / 클라이언트 장치로 액세스하거나 128 개의 TCP 슬레이브 / 서버 장치에 연결할 수 있습니다. MGate MB3660 시리즈 격리 모델은 전력 변전소 애플리케이션에 적합한 2kV 절연 보호 기능을 제공합니다. MGate MB3660 게이트웨이는 Modbus TCP 및 RTU / ASCII 네트워크를 쉽게 통합하도록 설계되었습니다. MGate MB3660 시리즈 게이트웨이는 거의 모든 Modbus 네트워크와의 네트워크 통합을 손쉽게 사용자 정의 및 호환 할 수있는 기능을 제공합니다. 대규모 Modbus 배치의 경우, MGate MB3660 게이트웨이는 많은 수의 Modbus 노드를 동일한 네트워크에 효율적으로 연결할 수 있습니다. MB3660 시리즈는 8 포트 모델의 경우 최대 248 개의 시리얼 슬레이브 노드를, 16 포트 모델의 경우 496 시리얼 슬레이브 노드를 물리적으로 관리 할 수 있습니다 (Modbus 표준은 1에서 247까지의 Modbus ID 만 정의합니다). 각 RS-232 / 422 / 485 직렬 포트는 Modbus RTU 또는 Modbus ASCII 작동을 위해 개별적으로 구성 할 수 있으며 두 가지 유형의 네트워크를 하나의 Modbus 게이트웨이를 통해 Modbus TCP와 통합 할 수 있습니다.
혁신적인 명령 학습을 통한 고성능
MGate MB3660 시리즈 게이트웨이는 투명한 모드와 에이전트 모드의 두 가지 통신 모드를 지원합니다. 투명 모드의 경우 게이트웨이는 Modbus 명령을 Modbus TCP에서 Modbus RTU / ASCII로 또는 그 반대로, 또는 시리얼 (마스터)에서 시리얼 (슬레이브)로 변환합니다. 그러나 한 번에 하나의 Modbus 프로토콜 요청 - 응답 동작 만 실행할 수 있으므로 각 Modbus 장치는 차례를 기다려야 성능이 저하됩니다. 에이전트 모드는 이 성능 약점을 극복하도록 설계되었습니다. 사용자가 Modbus 명령을 수동으로 입력 할 수있게 함으로써 게이트웨이는 Modbus 명령을 동시에 여러 Modbus 장치로 전송할 수 있습니다. 게이트웨이가 다른 시리얼 포트를 통해 동시에 Modbus 장치에서 데이터를 능동적으로 지속적으로 검색하므로 사용자는 Modbus 장치가 액세스하기 위해 대기해야 하는 시간을 대폭 단축 할 수 있습니다. SCADA 시스템은 게이트웨이가 직렬 포트에 명령을 전달하기를 기다리는 대신 Modbus 장치 데이터를 게이트웨이 메모리에서 직접 검색 할 수 있으므로 Modbus 게이트웨이의 통신 성능이 향상됩니다. 투명한 모드는 사용자가 기존 SCADA 프로그램을 채택하는 데 도움이 되지만 통신 성능은 저하되고 에이전트 모드는 높은 성능을 특징으로 하지만 사용자가 Modbus 명령을 입력하는 문제를 해결해야 합니다. 사용자가 많은 Modbus 명령을 입력 할 필요없이 더 나은 성능을 제공하기 위해 MGate MB3660 시리즈 게이트웨이는 혁신적인 명령 학습 기능으로 설계되었으며 마우스 클릭 한 번으로 활성화 할 수 있습니다. 일단 활성화되면, 게이트웨이는 수신하는 Modbus 명령을 학습하고 기억하며 명령이 학습되면, 게이트웨이는 마치 에이전트 모드에 있는 것처럼 작동하고 Modbus 요청을 관련 Modbus 장치에 적극적으로 보냅니다. SCADA 시스템이 액세스 할 수 있는 다른 메모리 공간에 데이터가 저장되기 때문에 SCADA 시스템은 데이터가 Modbus 장치를 통과 할 때까지 기다리지 않고 게이트웨이의 메모리에서 직접 Modbus 응답 데이터를 검색 할 수 있으므로 통신 성능이 크게 향상됩니다.
이더넷 인터페이스
프로토콜 | Modbus TCP 클라이언트 / 서버 |
포트 수 | 2 (IP 주소 2 개) |
속도 | 10/100 Mbps, 자동 MDI / MDIX |
커넥터 | RJ45 x 2 |
시리얼 인터페이스
프로토콜 | Modbus RTU / ASCII 마스터 / 슬레이브 |
포트 수 |
|
연속 표준 | RS-232 / 422 / 485, 소프트웨어 선택 가능 |
| 커넥터 | DB9 male |
RS-485 데이터 방향 제어 | ADDC® (자동 데이터 방향 제어) |
절연 보호 | 2 kV ( "-I"모델의 경우) |
직렬 통신 매개 변수
데이터 비트 | 7, 8 |
정지 비트 | 1, 2 |
Parity | None, Even, Odd, Space, Mark |
흐름 제어 | RTS / CTS, DTR / DSR, RTS 토글 (RS-232 전용) |
전송 속도 | 50bps ~ 921.6Kbps |
직렬 신호
RS-232 | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
RS-422 | Tx +, Tx-, Rx +, Rx-, GND |
RS-485-4w | Tx +, Tx-, Rx +, Rx-, GND |
RS-485-2w | 데이터 +, 데이터 -, GND |
소프트웨어
구성 옵션 | 웹 콘솔, 직렬 콘솔, Telnet 콘솔 |
유용 | Windows 95, 98, ME, NT, 2000, Windows XP, Server 2003, Vista, Server 2008 (x86 / x64), Windows Server 2008 R2, Windows 7 / 8 / 8.1 (x86 / x64) 용 장치 검색 유틸리티 (DSU) , Windows Server 2012 (x64), Windows 2012 R2 |
네트워크 프로토콜 | TCP / IP, UDP, HTTP, SMTP, NTP, DNS, DHCP 클라이언트, SNMPv1 (읽기 전용), ARP, Telnet, Radius |
다중 마스터 및 다중 드롭 |
|
물리적 특성
오류 릴레이 회로 | 30V @ 2A의 전류 용량을 갖는 3 핀 회로 |
외장형 스토리지 드라이브 | 구성 백업을위한 SD 카드 |
| 하우징 | 금속, IP30 |
무게 |
|

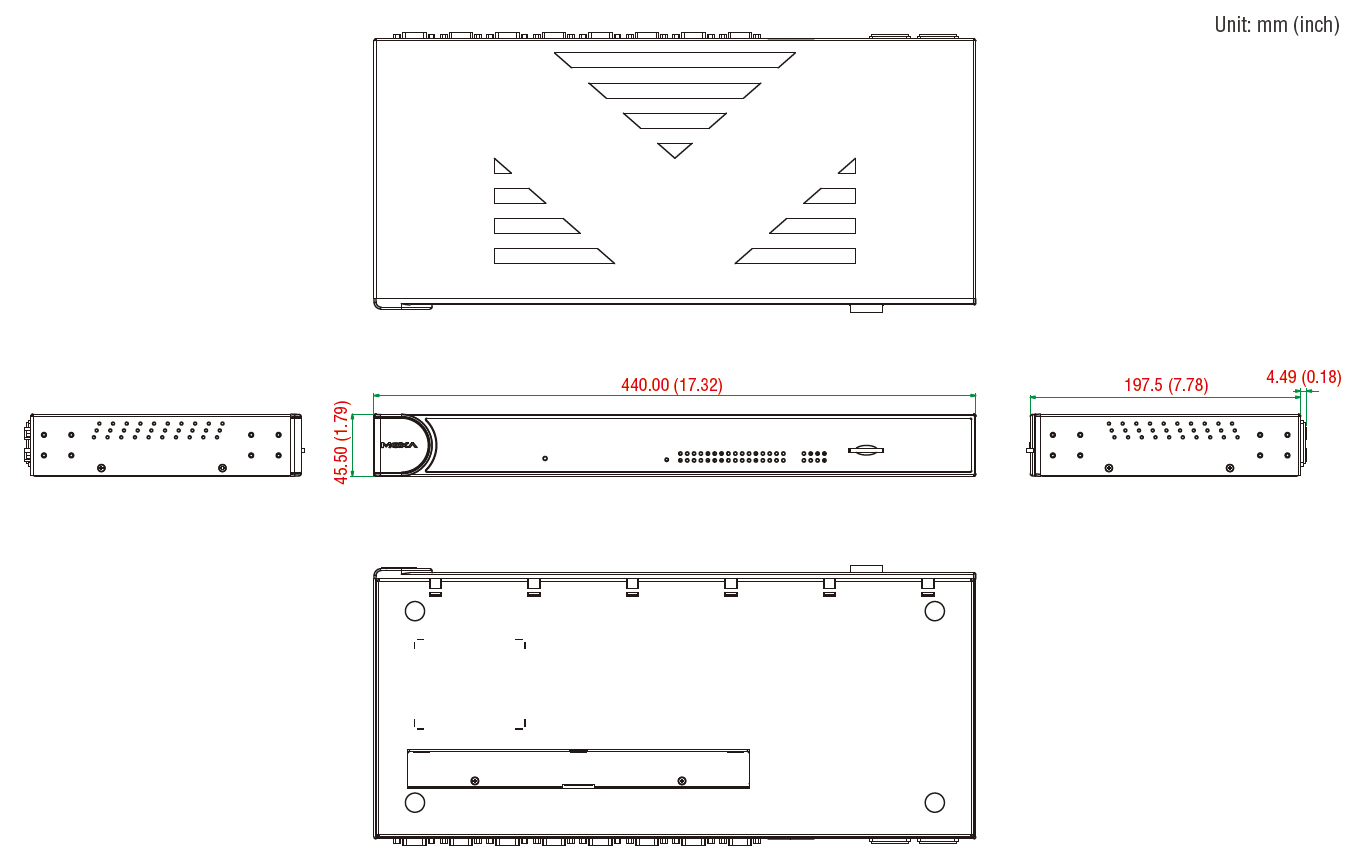

치수 |
|
환경 제한
작동 온도 | 0 ~ 60 ° C (32 ~ 140 ° F) |
보관 온도 | -40 ~ 85 ° C (-40 ~ 185 ° F) |
주변 상대 습도 | 5 ~ 95 % (비 응축) |
진동 | IEC 60068-2-6, IEC 60068-2-64 |
충격 | IEC 60068-2-27 |
하락 | IEC 60068-2-32 |
전원 요구 사항
입력 전압 |
|
입력 전류 |
|
전원 커넥터 | 터미널 블록 (DC 모델 용) |
MTBF (평균 고장 간격)
시각 |
|
표준 | Telcordia SR332 |
표준 및 인증
안전 | UL 60950-1, EN 60950-1 (LVD) |
EMC | EN 55032/24 |
EMI | CISPR 32, FCC 파트 15B 클래스 A |
EMS |
|
8 포트 및 16 포트 리던던트 Modbus 게이트웨이
