Industrial IoT Connectivity
기능 및 이점
- Modbus TCP와 Modbus RTU / ASCII 간의 변환
- 1 이더넷 포트 및 1, 2 또는 4 개의 RS-232 / 422 / 485 포트
- 마스터 당 최대 32 개의 동시 요청으로 16 개의 동시 TCP 마스터
- 쉬운 하드웨어 설정 및 구성
개요
MB3180, MB3280 및 MB3480은 Modbus TCP와 Modbus RTU / ASCII 프로토콜간에 변환하는 표준 Modbus 게이트웨이입니다. 최대 16 개의 동시 Modbus TCP 마스터가 지원되며 직렬 포트 당 최대 31 개의 RTU / ASCII 슬레이브가 지원됩니다. RTU / ASCII 마스터의 경우 최대 32 개의 TCP 슬레이브가 지원됩니다.
표준 Modbus 네트워크 통합
세 가지 표준 MGate ™ 모델 (MB3180, MB3280 및 MB3480)은 Modbus TCP 및 RTU / ASCII 네트워크를 쉽게 통합 할 수 있도록 설계되었습니다. 이 모델을 사용하면 Modbus 직렬 슬레이브 장치를 기존 Modbus TCP 네트워크에 완벽하게 통합 할 수 있으며 Modbus TCP 슬레이브를 직렬 마스터가 액세스 할 수 있습니다. MB3180, MB3280 및 MB3480은 거의 모든 Modbus 네트워크와의 네트워크 통합을 손쉽게 사용자 정의 및 호환 할 수있는 기능을 제공합니다.
고밀도, 비용 효율적인 게이트웨이
MGate ™ MB3000 게이트웨이는 고밀도 Modbus 노드를 동일한 네트워크에 효과적으로 연결할 수 있습니다. MB3280은 최대 62 개의 직렬 슬레이브 노드를 관리 할 수 있으며 MB3480은 최대 124 개의 직렬 슬레이브 노드를 관리 할 수 있습니다. 각 RS-232 / 422 / 485 직렬 포트는 Modbus RTU 또는 Modbus ASCII 작동 및 다른 통신 속도에 대해 개별적으로 구성 할 수 있으므로 두 유형의 네트워크를 하나의 Modbus 게이트웨이를 통해 Modbus TCP와 통합 할 수 있습니다.
이더넷 인터페이스
프로토콜 | Modbus TCP |
포트 수 | 1 |
속도 | 10/100 Mbps, 자동 MDI / MDIX |
커넥터 | 8 핀 RJ45 |
자기 절연 보호 | 1.5 kV (내장형) |
직렬 인터페이스
| 프로토콜 | Modbus RTU/ASCII Slave/Master |
포트 수 | MB3180 : 1 |
연속 표준 | RS-232 / 422 / 485, 소프트웨어 선택 가능 |
커넥터 | DB9 male |
ESD 보호 | 모든 신호에 대해 15 kV |
RS-485 데이터 방향 제어 | ADDC® (자동 데이터 방향 제어) |
직렬 통신 매개 변수
데이터 비트 | 7, 8 |
정지 비트 | 1, 2 |
Parity | None, Even, Odd, Space, Mark |
흐름 제어 | RTS / CTS, DTR / DSR, RTS 토글 (RS-232 전용) |
전송 속도 | 50 bps ~ 921.6 kbps |
직렬 신호
RS-232 | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
RS-422 | Tx +, Tx-, Rx +, Rx-, GND |
RS-485-4w | Tx +, Tx-, Rx +, Rx-, GND |
RS-485-2w | 데이터 +, 데이터 -, GND |
소프트웨어
구성 옵션 | 웹 콘솔, 직렬 콘솔, 텔넷 콘솔, Windows 유틸리티 |
| 유틸리티 | Windows 2000, Windows XP, Server 2003, Vista, Server 2008 (x86 / x64), Windows Server 2008 R2, Windows 7 / 8 / 8.1 (x86 / x64), Windows Server 2012 (x64), Windows 2012 R2 용 MGate Manager |
| 멀티 마스터, 멀티 드롭 | Master mode: 32 TCP slaves |
| 지원 | 스마트 라우팅, MXview, SNMP v1 (읽기 전용) |
물리적 특성
| 하우징 | 메탈, IP30 보호 |
무게 | MGate MB3180: 340 g (0.75 lb) |

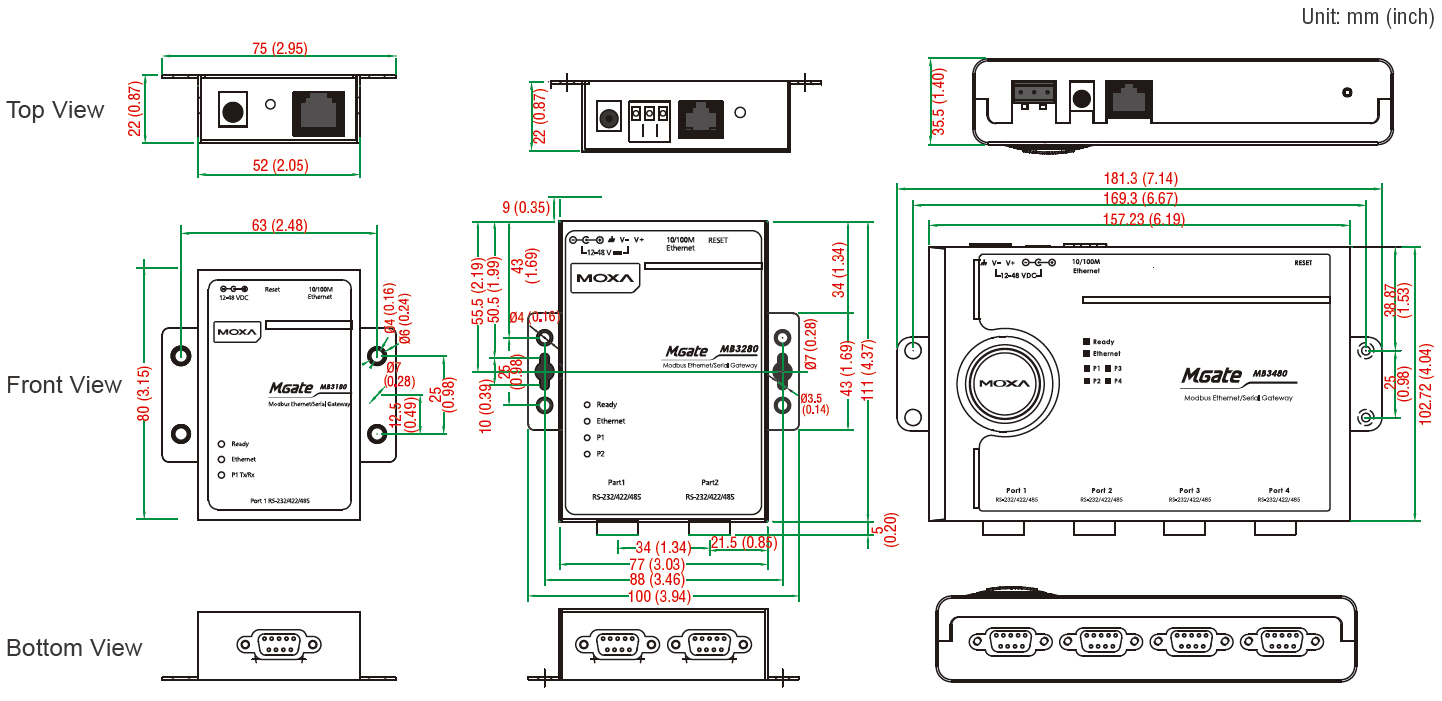

치수 | Without ears: |
환경 제한
작동 온도 | 0 ~ 60 ° C (32 ~ 140 ° F) |
보관 온도 | -40 ~ 85 ° C (-40 ~ 185 ° F) |
주변 상대 습도 | 5 ~ 95 % (비 응축) |
전원 요구 사항
| 12 ~ 48VDC |
입력 전류 | MGate M3180: 200 mA @ 12 VDC |
전원 커넥터 | MGate MB3180: Power jack |
MTBF (평균 고장 간격)
시각 | MGate M3180 : 628,376 시간 |
표준 | Telcordia SR332 |
표준 및 인증
안전 | UL 60950-1, EN 60950-1 |
EMC | EN 55032/24 |
EMI | CISPR 32, FCC Part 15B Class A |
EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV |
1, 2 및 4 포트 표준 직렬 - 이더넷 Modbus 게이트웨이
