IMC-21GA Series

산업용 기가비트 이더넷 - 파이버 미디어 컨버터

ㆍMOXA 담당자 : 031-737-8888

기능 및 이점

  • SC 커넥터 또는 SFP 슬롯이있는 1000Base-SX / LX 지원
  • 링크 오류 통과 (LFP)
  • 10K 점보 프레임
  • 이중 전원 입력
  • -40 ~ 75 ° C의 작동 온도 범위 (T 모델)
  • 에너지 효율적인 이더넷 (IEEE 802.3az) 지원



소개

IMC-21GA 산업용 기가비트 미디어 컨버터는 안정적이고 안정적인 10 / 100 / 1000BaseT (X) - 100 / 1000Base-SX / LX 또는 선택된 100 / 1000Base SFP 모듈 미디어 변환을 제공하도록 설계되었습니다. IMC-21GA는 IEEE 802.3az (Energy Efficient Ethernet) 및 10K 점보 프레임을 지원하므로 전력을 절약하고 전송 성능을 향상시킬 수 있습니다. 모든 IMC-21GA 모델은 100 % 번인 테스트를 거치며, 0 ~ 60 ° C의 표준 작동 온도 범위와 -40 ~ 75 ° C의 확장 작동 온도 범위를 지원하는 모델로 제공됩니다.


기술

표준

IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3z for 1000BaseX
IEEE 802.3az (Energy Efficient Ethernet)

인터페이스

RJ45

포트 10 / 100 / 1000BaseT (X)

광섬유 포트

100 / 1000Base-SX / LX 또는 100 / 1000BaseSFP 슬롯

LED 표시기

PWR1, PWR2, G1 (구리 포트 10M / 100M / 1000M), G2 (광 포트 100M / 1000M)

DIP 스위치

광섬유 속도 100M / 1000M, 링크 오류 통과, 에너지 효율적인 이더넷

광섬유

다중 모드 전송 거리
(IMC-21GA-SX-SC)

1000BaseSX : 0 ~ 500 m, 850 nm (50/125 μm, 400 MHz * km)

단일 모드 전송 거리
(IMC-21GA-LX-SC)

1000BaseLX : 0-10 km, 1310 nm (9/125 μm, 3.5 PS / (nm * km))

물리적 특성

하우징
메탈, IP30 보호

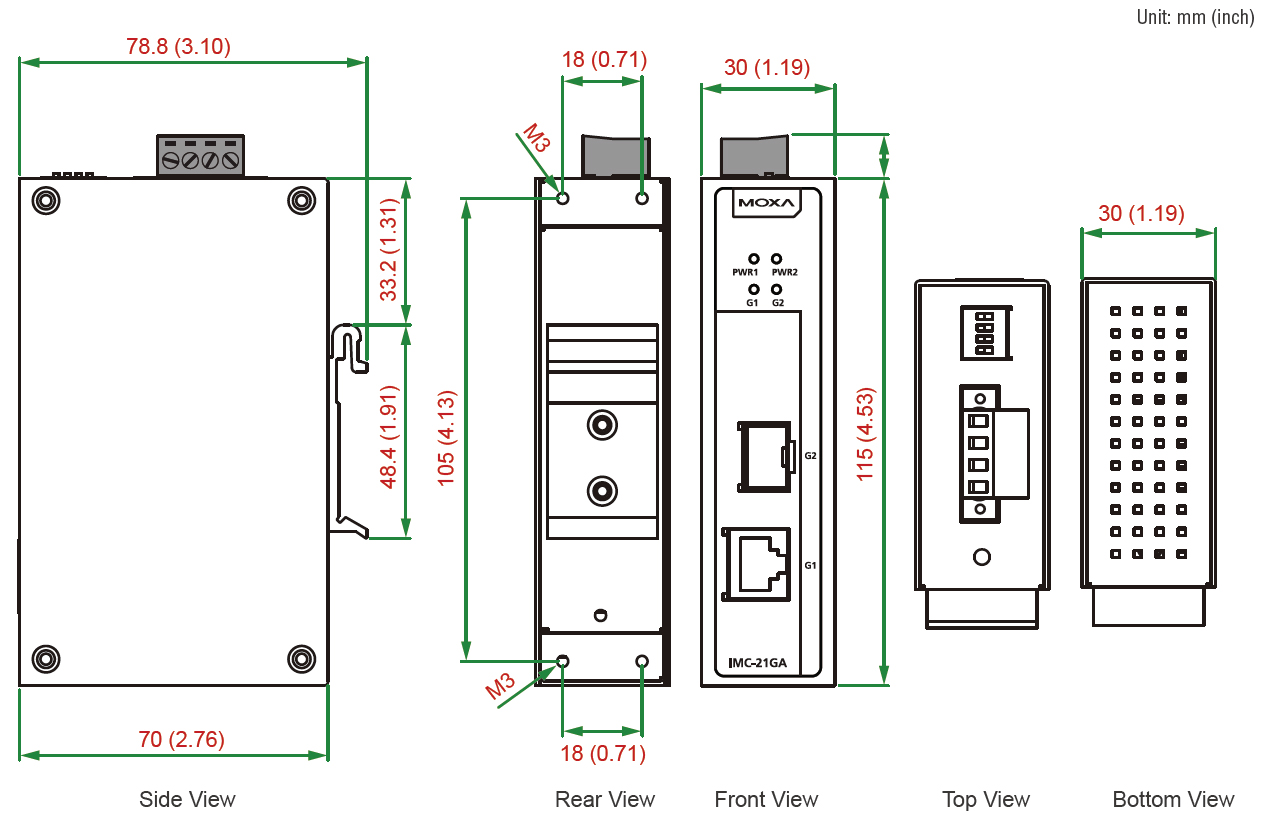

치수

30 x 125 x 79mm (1.19 x 4.92 x 3.11 인치)

무게

170 g (0.37 lb)

설치

DIN- 레일 장착, 벽 장착 (옵션 키트 포함)

환경 제한

작동 온도

표준 모델 : -10 ~ 60 ° C (14 ~ 140 ° F)
Wide Temp. 모델 : -40 ~ 75 ° C (-40 ~ 167 ° F)

보관 온도

-40 ~ 75 ° C (-40 ~ 167 ° F)

주변 상대

습도 5 ~ 95 % (비 응축)

전원 요구 사항

입력 전압

12 ~ 48 VDC, 예비 입력

입력 전류

285 mA @ 12VDC

연결

착탈식 단자대

과부하 전류 보호

1.5 A

역 극성 보호

Present

MTBF (평균 고장 간격)

시각

IMC-21GA : 2,762,058 시간
IMC-21GA-LX-SC : 2,573,203 시간
IMC-21GA-SX-SC : 2,573,203 시간

표준

Telcordia (Bellcore), GB



표준 및 인증

안전

UL 60950-1

EMC

EN 55032/24

EMI

CISPR 32, FCC Part 15B Class A

EMS

EN 61000-4-2 (ESD): Contact: 6 kV; Air: 8 kV
EN 61000-4-3 (RS): 80 MHz to 1 GHz: 1 V/m
EN 61000-4-4 (EFT): Power: 1 kV; Signal: 1 kV
EN 61000-4-5 (Surge): Power: 1 kV; Signal: 1 kV
EN 61000-4-6 (CS): 150 kHz to 80 MHz: 3 V/m
EN 61000-4-8 (PFMF)
EN 61000-4-11

녹색 제품

RoHS, CRoHS, WEEE

충격

IEC 60068-2-27

자유 낙하

IEC 60068-2-32

진동

IEC 60068-2-6
