[MOXA] IMC-101G Series

산업용 기가비트 이더넷 - 광 미디어 컨버터

기능 및 이점

  • 10 / 100 / 1000BaseT (X) 및 1000BaseSFP 슬롯 지원
  • 링크 오류 통과 (LFP)
  • 정전, 릴레이 출력에 의한 포트 차단 경보
  • 이중 전원 입력
  • -40 ~ 75 ° C의 작동 온도 범위 (T 모델)
  • 위험한 장소 (Class 1 Div 2 / Zone 2, IECEx)를 위해 설계되었습니다.



소개

IMC-101G 산업용 기가비트 모듈 형 미디어 컨버터는 까다로운 산업 환경에서 안정적인 10 / 100 / 1000BaseT (X) - 1000BaseSX / LX / LHX / ZX 미디어 변환을 제공하도록 설계되었습니다. IMC-101G의 산업 디자인은 산업 자동화 어플리케이션을 지속적으로 실행하는 데 탁월하며 각 IMC-101G 변환기에는 릴레이 출력 경고 경보가있어 손상과 손실을 방지합니다. 모든 IMC-101G 모델은 100 % 번인 테스트를 거치며 0-60 ° C의 표준 작동 온도 범위와 -40-75 ° C의 확장 작동 온도 범위를 지원하는 모델로 제공됩니다.


기술

표준

IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX
IEEE 802.3ab for 1000BaseT(X)
IEEE 802.3z for 1000BaseSX/LSX/LX/LH/LHX/ZX/E2X

인터페이스

RJ45 포트

10 / 100 / 1000BaseT (X)

광섬유 포트

1000BaseSFP 슬롯

LED 표시기

PWR1, PWR2, FAULT, 10 / 100M (TP 포트), 1000M (TP 및 광섬유 포트)

DIP 스위치

포트 중단 경보 마스크, 링크 오류 통과, SFP 자동 / 강제

알람

One relay output with current carrying capacity of 1 A @ 24 VDC

물리적 특성

하우징
메탈, IP30 보호
치수

53.6 x 135 x 105mm (2.11 x 5.32 x 4.13 인치)

무게

630 g (1.39 lb)

설치

DIN- 레일 장착, 벽 장착 (옵션 키트 포함)

환경 제한

작동 온도

표준 모델 : 0 ~ 60 ° C (32 ~ 140 ° F)
Wide Temp. 모델 : -40 ~ 75 ° C (-40 ~ 167 ° F)

보관 온도

-40 ~ 85 ° C (-40 ~ 185 ° F)

주변 상대 습도

5 ~ 95 % (비 응축)

전원 요구 사항

입력 전압

12 ~ 45 VDC 중복 입력

입력 전류

220 mA @ 45 VDC max.

연결

착탈식 단자대

과부하 전류 보호

2.5 A

역 극성 보호

Present

MTBF (평균 고장 간격)

시각

500,540 시간

표준

Telcordia (Bellcore), GB

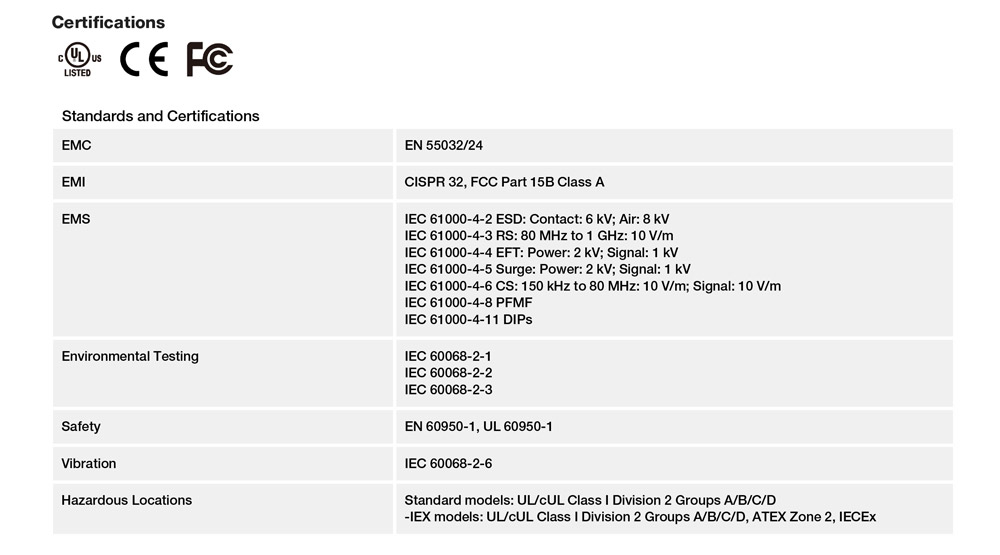

표준 및 인증

안전

UL 508

위험한 위치

UL / cUL Class I Division 2 그룹 A / B / C / D, ATEX Zone 2 Ex nC nL IIC T4, IECEx

EMC

EN 55032/24

EMI

CISPR 32, FCC Part 15B Class A

EMS

EN 61000-4-2 (ESD): Contact: 6 kV; Air: 8 kV
EN 61000-4-3 (RS): 80 MHz to 1 GHz: 3 V/m
EN 61000-4-4 (EFT): Power: 2 kV; Signal: 2 kV
EN 61000-4-5 (Surge): Power: 1 kV; Signal: 1 kV
EN 61000-4-6 (CS): 150 kHz to 80 MHz: 3 V/m
EN 61000-4-8 (PFMF)
EN 610

녹색 제품

RoHS, CRoHS, WEEE

충격

IEC 60068-2-27

자유 낙하

IEC 60068-2-32

진동

IEC 60068-2-6
