[MOXA] PTC-101 Series

IEC 61850-3 및 철도 이더넷 - 파이버 미디어 컨버터


기능 및 이점

  • 10 / 100BaseT (X) 자동 협상 및 자동 MDI / MDI-X
  • 링크 오류 통과 (LFP)
  • 릴레이 출력에 의한 정전 경보 (LV 모델 만 해당)
  • -40 ~ 85 ° C의 작동 온도 범위
  • 리던던트 이중 DC 전원 입력 (LV 모델 전용)
  • 통합 된 고 신뢰성 전원 공급 장치로 외부 전원 트랜스가 필요하지 않습니다.
  • EN 50121-4 준수
  • 모든 EN 50155 필수 시험 항목 준수



소개

PTC-101 이더넷 - 파이버 미디어 컨버터는 10 / 100BaseT (X)에서 100BaseFX로 변환합니다. 모델은 SC, ST 또는 LC 커넥터와 함께 사용할 수 있습니다. PTC-101 컨버터는 추가적인 배선이 필요 없으며, 10 / 100M, 전이중 / 반이중, MDI / MDI-X 자동 감지 기능을 갖춘 IEEE 802.3 및 IEEE 802.3u / x 프로토콜을 지원하여 산업용 이더넷 네트워크. PTC-101은 작동 온도, 전원 입력 전압, 서지, ESD 및 진동을 다루는 EN 50155의 필수 섹션을 준수합니다.


기술

표준

IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X), 100BaseFX

인터페이스

RJ45 / M12 포트

10 / 100BaseT (X)

광섬유 포트

100BaseFX (SC / ST / LC 커넥터)

LED 표시기

PWR1, PWR2, 광섬유 링크, 10 / 100M (TP 포트)

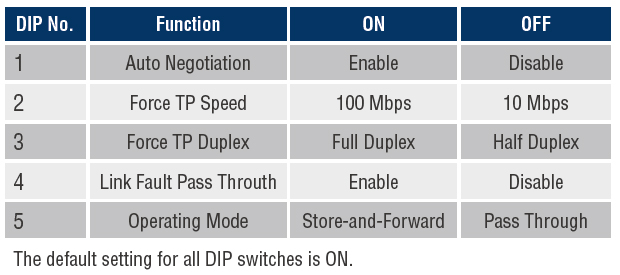

DIP 스위치


알람

One relay output with current carrying capacity of 1 A @ 24 VDC (LV model only)

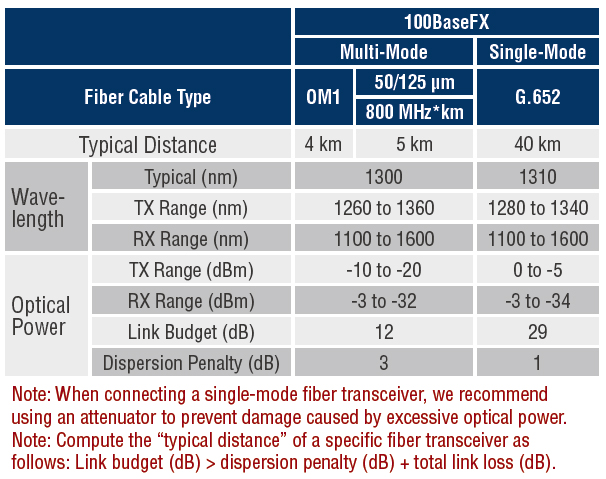

광섬유


물리적 특성

하우징
메탈, IP30 보호

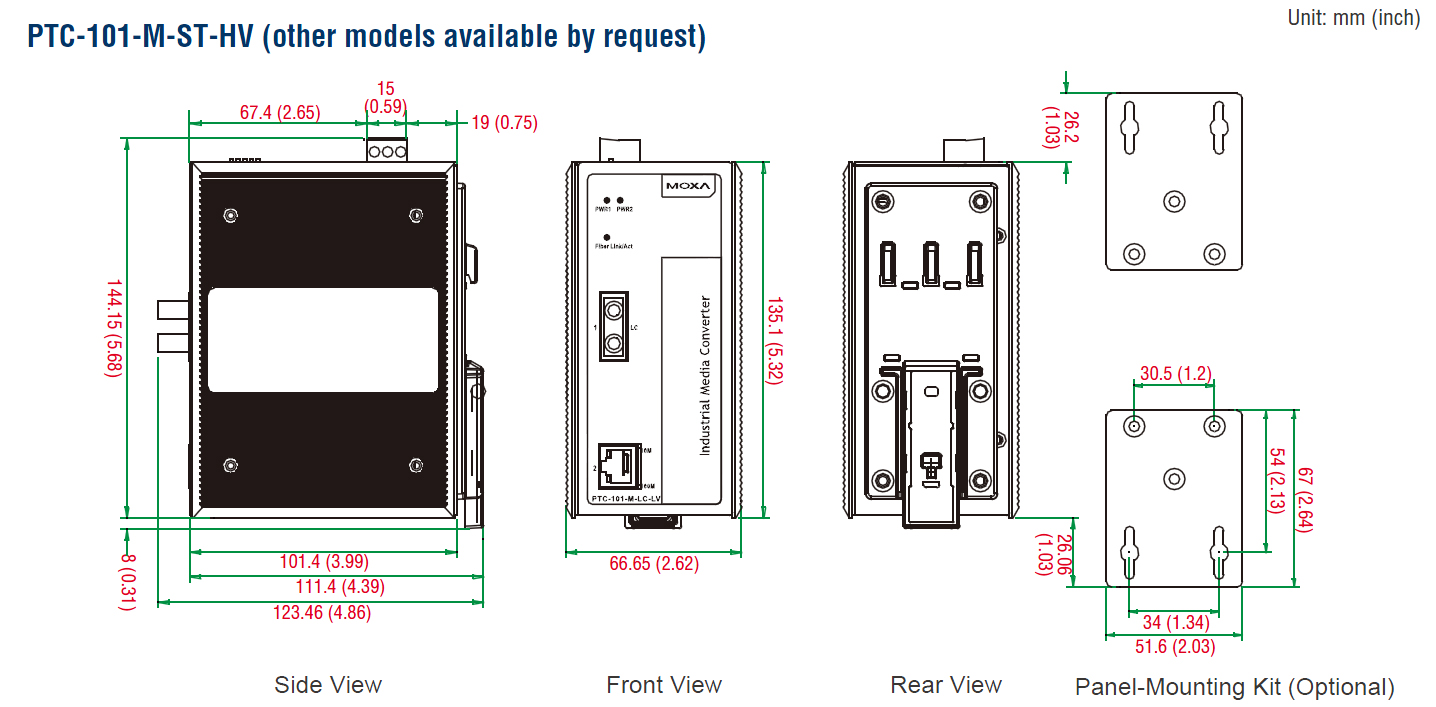

치수

152.15 x 123.46 x 66.65 mm (5.99 x 4.86 x 2.62 in)

무게

제품 만 : 690g (1.52lb)
포장 : 875g (1.92lb)

환경 제한

작동 온도

-40 ~ 85 ° C (-40 ~ 185 ° F)

보관 온도

-40 ~ 85 ° C (-40 ~ 185 ° F)

주변 상대 습도

5 ~ 95 % (비 응축)

컨 포멀 코팅

 요청시 이용 가능

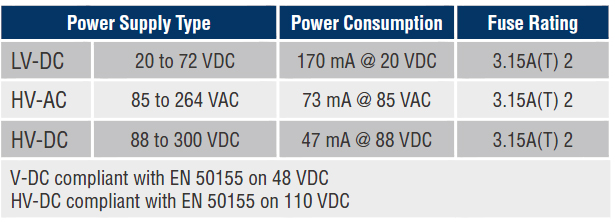

전원 요구 사항

입력 전압


입력 전류

LV-DC: 170 mA @ 20 VDC max.
HV-AC: 73 mA @ 85 VDC max.
HV-DC: 47 mA @ 88 VDC max.

연결

착탈식 단자대

과부하 전류 보호

1.6A (두 개의 신호가 서로 단락되지 않도록 보호)

역 극성 보호

V + / V- 역전으로부터 보호

MTBF (평균 고장 간격)

시각

1,211,613 시간

표준

Telcordia (Bellcore), GB



표준 및 인증

안전

UL 60950-1

EMC

EN 55032/24

EMI

CISPR 32, FCC Part 15B Class A

EMS

EN 61000-4-2 (ESD): Contact: 8 kV; Air: 15 kV
EN 61000-4-3 (RS): 80 MHz to 1 GHz: 3 V/m
EN 61000-4-4 (EFT): Power: 4 kV; Signal: 4 kV
EN 61000-4-5 (Surge): Power: 4 kV; Signal: 4 kV
EN 61000-4-6 (CS): 150 kHz to 80 MHz: 3 V/m
EN 61000-4-8 (PFMF)
EN 6

녹색 제품

RoHS, CRoHS, WEEE

자유 낙하

IEC 60068-2-32

전력 자동화

IEC 61850-3, IEEE 1613

철도 교통

 EN 50121-4

* 자세한 내용은 여의시스템에 문의하십시오.

진동

IEC-61850-3, IEC-60870-2-2, EN 50125-3 (M12 모델 전용)
