CP-118U / CP-138U

8 포트 RS-232 / 422 / 485 범용 PCI 직렬 보드

ㆍMOXA 담당자 : 031-737-8888

기능 및 이점

  • 최고의 성능을위한 700 kbps 이상의 데이터 처리량
  • 초고속 데이터 전송을위한 921.6 kbps 최대 전송 속도
  • 128 바이트 FIFO 및 온칩 H / W, S / W 흐름 제어
  • 3.3 / 5V PCI 및 PCI-X와 호환
  • 최신 Windows 및 Linux를 포함하여 다양한 운영 체제를 제공하는 드라이버
  • 온보드 LED 디스플레이 및 관리 소프트웨어로 손쉬운 유지 보수
  • 보드상의 15 kV ESD 보호
  • -40 ~ 85 ° C 환경에서 사용할 수있는 넓은 온도 모델


개요

CP-118U 및 CP-138U는 POS 및 ATM 응용 프로그램 용으로 그리고 산업 자동화 시스템 제조업체 및 시스템 통합 업체가 사용하도록 설계된 스마트 8 포트 범용 PCI 직렬 보드입니다. 두 보드 모두 모든 주요 운영 체제와 호환됩니다. 또한 CP-118U의 8 개의 RS-232 / 422 / 485 포트와 CP-138U의 8 개의 RS-422 / 485 포트는 최대 921.6 kbps의 데이터 속도를 지원하며 광범위한 모뎀과의 호환성을 보장하기 위해 완전한 모뎀 제어 신호를 제공합니다. 직렬 주변 장치. CP-118U 및 CP-138U는 3.3V 및 5V PCI 버스를 모두 지원하므로 대부분의 PC 서버에 설치할 수 있습니다.

Windows 및 Linux 용 드라이버 제공

Moxa의 가장 중요한 우선 순위 중 하나는 모든 주류 운영 체제에 드라이버를 제공하는 것입니다. 신뢰할 수 있고 잘 테스트 된 Windows COM 및 Linux / Unix TTY 드라이버는 CP-118U 및 CP-138U 직렬 보드와 함께 사용할 수 있습니다. 임베디드 통합 응용 프로그램을 수용하기 위해 Windows XP 임베디드 및 WEPOS와 같은 다른 운영 체제도 지원됩니다.


하드웨어

Comm. 컨트롤러

MU860 (16C550C 호환)

Bus

32 비트 범용 PCI


커넥터

DB62 female

직렬 인터페이스

포트 수

8

연속 표준

CP-118U : RS-232 / 422 / 485
CP-138U : RS-422 / 485

PC당 최대 보드 수
4

퍼포먼스

전송 속도

50 bps ~ 921.6 kbps

직렬 통신 매개 변수

데이터 비트

5, 6, 7, 8

정지 비트

1, 1.5, 2

Parity

None, Even, Odd, Space, Mark

흐름 제어

RTS / CTS, XON / XOFF

직렬 신호

RS-232

 TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND

RS-422

TxD + (B), TxD- (A), RxD + (B), RxD- (A), GND

RS-485-4w

 TxD + (B), TxD- (A), RxD + (B), RxD- (A), GND

RS-485-2w

Data+(B), Data-(A), GND

물리적 특성

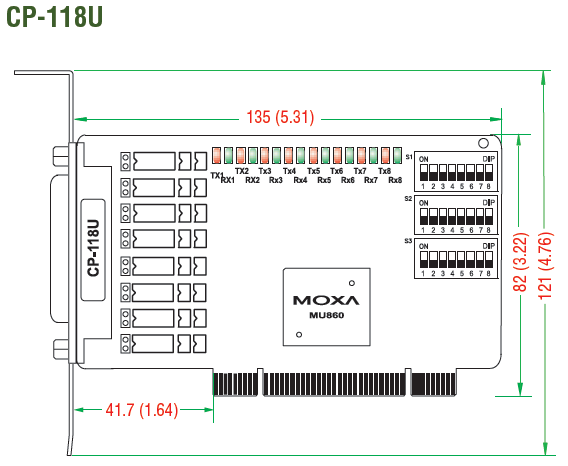

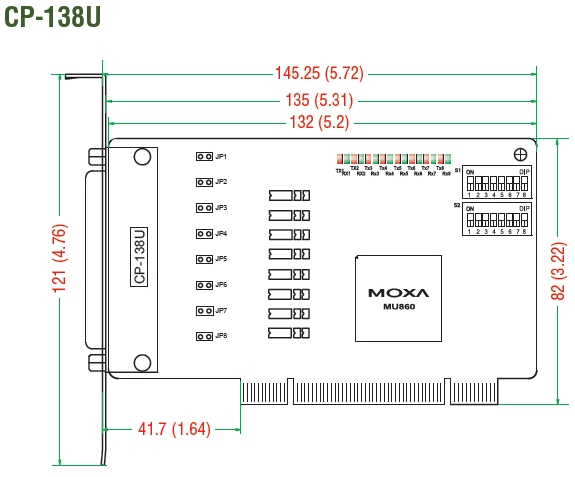

치수

82 x 135 mm (3.22 x 5.31 in)

드라이버 지원

Windows

Windows 95 / 98 / ME / NT / 2000, Windows XP / 2003 / Vista / 2008 / 7 / 8 / 8.1 / 10 (x86 / x64), Windows 2008 R2 / 2012 / 2012 R2 (x64), DOS, Windows Embedded CE 5.0 / 6.0, Windows XP Embedded

리눅스

Linux 2.4.x, 2.6.x, 3.x

유닉스 계열 시스템

QNX 6, SCO OpenServer, UnixWare 7, Solaris 10, FreeBSD

환경 제한

작동 온도

표준 모델 : 0 ~ 55 ° C (32 ~ 131 ° F)
Wide Temp. 모델 : -40 ~ 85 ° C (-40 ~ 185 ° F)

보관 온도

-40 ~ 85 ° C (-40 ~ 185 ° F)

주변 상대 습도

5 ~ 95 % (비 응축)

MTBF (평균 고장 간격)

시각

CP-118U : 1,073,385 시간
CP-138U : 1,147,210 시간

표준

Telcordia (벨 코어) SR-332

전원 요구 사항

입력 전류

CP-118U: 240 mA @ 5 VDC (RS-232); 300 mA @ 5 VDC (RS-422)
CP-138U: 135 mA @ 5 VDC (RS-422)




표준 및 인증

EMC

EN 55032/24

EMI

CISPR 32, FCC Part 15B Class B

EMS

IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
