기능 및 이점
- USB 2.0과 호환 가능
- 12Mbps USB 데이터 전송률
- 초고속 데이터 전송을위한 921.6 kbps 최대 전송 속도
- Windows, WinCE 및 Linux 용 드라이버 제공
- 미니 DB9 female - 터미널 블럭 어댑터 - 쉬운 배선
- USB 및 TxD / RxD 동작을 나타내는 LED
- 2 kV 전기적 절연 (UPort 1130I 및 1150I)
개요
UPort® 1100 시리즈 USB-to-serial 변환기는 직렬 포트가없는 랩톱 컴퓨터에 완벽한 액세서리이며 현장에서 다른 직렬 장치를 연결하거나 표준이없는 장치 용 인터페이스 변환기를 별도로 사용해야하는 엔지니어에게 필수적입니다 COM 포트 또는 DB9 커넥터. UPort® 1110은 USB에서 RS-232로, UPort® 1130 / 1130I는 USB에서 RS-422 / 485로, UPort® 1150은 USB에서 RS-232 / 422 / 485로 변환합니다. 모든 제품은 신규 및 기존 직렬 장치와 호환되며 모바일, 계측 및 POS 응용 프로그램과 함께 사용할 수 있습니다.

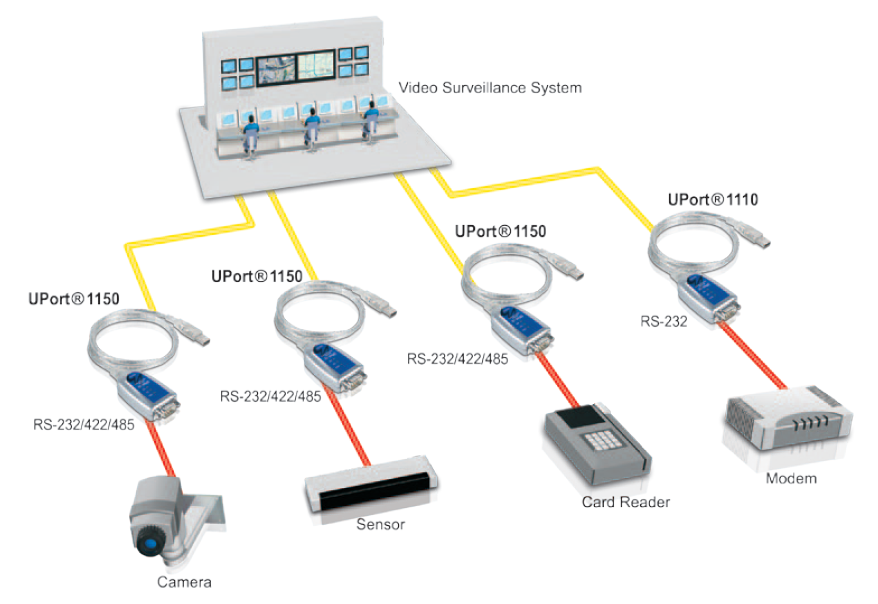

일반적인 응용 감시 감시 시스템
가장 기본적인 비디오 감시 설정은 모니터와 녹화 장치에 직접 연결된 단일 카메라로 구성됩니다. 그러나 많은 기업들이 전용 관리 시스템을 필요로하는 더 큰 규모의 비디오 감시가 필요합니다. 기존 관리 시스템에는 장치 포트의 다양성이 부족한 경우가 많으므로 다양한 장치를 연결할 때 변환기가 필요합니다. 카드 판독기, 모뎀, 비디오 카메라 및 센서와 같은 직렬 장치를위한 USB- 직렬 변환기가 필요한 관리 시스템에는 이제 간단한 솔루션이 있습니다. Moxa의 UPort® 1110/1150 컨버터는 새 어댑터 보드를 설치하지 않고도 플러그 앤 플레이 직렬 장치 연결을 제공하며 일반적으로 컴퓨터 / 서버 섀시를 열어야합니다. 또한 고유 드라이버를 사용하면 UPort® 1110/1150이 플러그를 뽑았 다가 다시 연결될 때 COM 포트 번호를 유지할 수 있습니다.
UPort® 1110/1150의 편리한 특징은 다음과 같습니다.
- USB 2.0 호환성
- RS-232 또는 RS-422 / 485 인터페이스
- 안정성 및 신뢰성
- 효율적인 비용
- 플러그 앤 플레이
- 사용하기 쉬움
USB 인터페이스
| 준수 | USB 1.0/1.1 compliant, USB 2.0 compatible |
커넥터 | USB 유형 A |
속도 | 12Mbps (풀 스피드 USB) |
직렬 인터페이스
포트 수 | 1 |
연속 표준 | RS-422 / 485 |
커넥터 | DB9 male |
전기 절연 | 2 kV (UPort 1130I 및 1150I) |
퍼포먼스
전송 속도 | 50 bps ~ 921.6 kbps |
직렬 통신 매개 변수
데이터 비트 | 5, 6, 7, 8 |
정지 비트 | 1, 1.5, 2 |
parity | None, Even, Odd, Space, Mark |
| 흐름 제어 | RTS / CTS, XON / XOFF |
FIFO | 64 바이트 |
직렬 신호
RS-232 | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
RS-422 | TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND |
RS-485-4w | TxD+(B), TxD-(A), RxD+(B), RxD-(A), GND |
RS-485-2w | Data+(B), Data-(A), GND |
RS-485 Data Direction | ADDC® (Automatic Data Direction Control) |
운영 체제
Windows | Real COM 드라이버 Windows 95 / 98 / ME / NT / 2000, Windows XP / 2003 / Vista / 2008 / 7 / 8 / 8.1 / 10 (x86 / x64), Windows 2012 (x64), Windows Embedded CE 5.0 / 6.0 |
리눅스 리얼 TTY 드라이버 | Linux 2.4.x, 2.6.x, 3.x |
물리적 특성
| 하우징 | ABS + PC |
무게 | 제품 : 65 g (0.14 lb) |

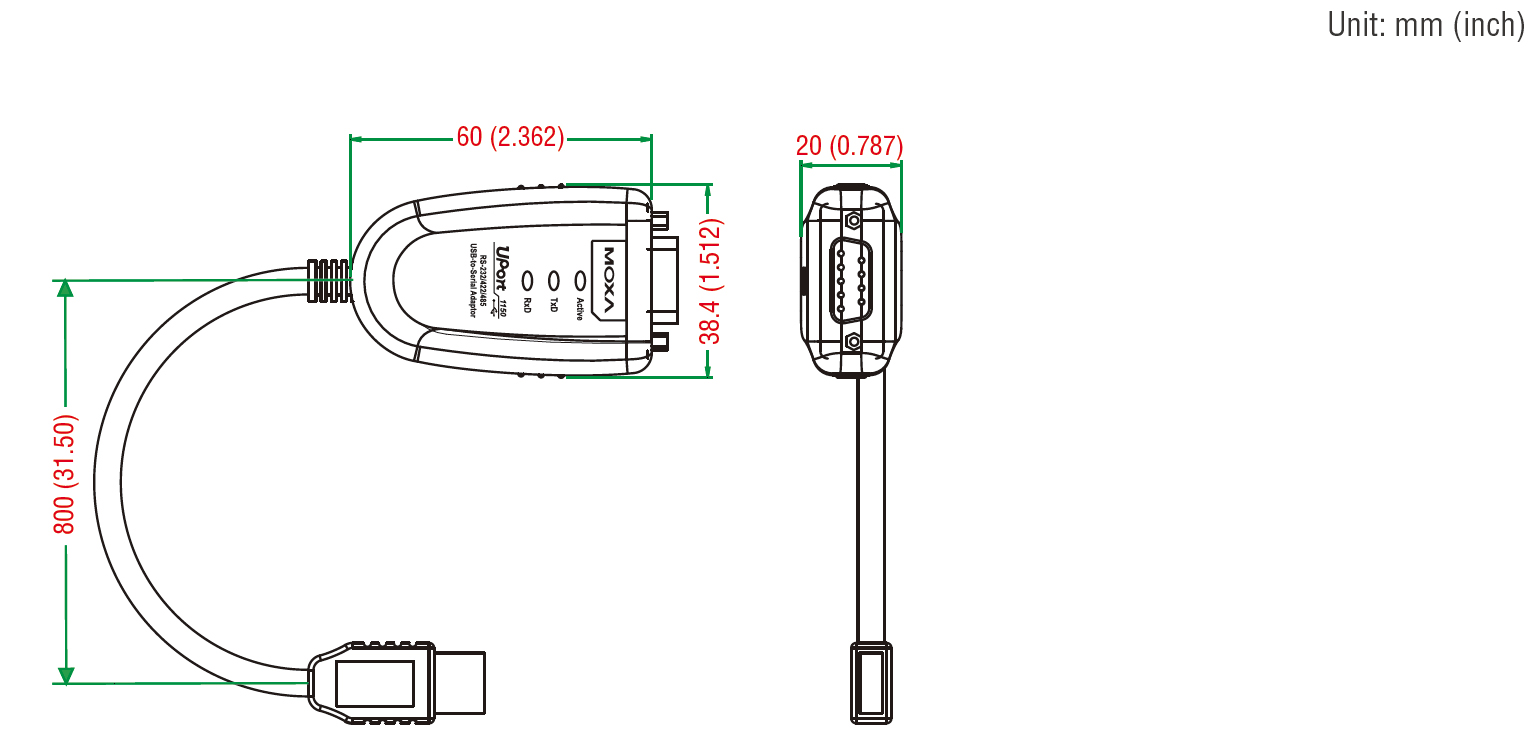

치수 | 37.5 x 20.5 x 60 mm (1.48 x 0.81 x 2.36 인치) |
환경 제한
| 작동 온도 | 0 ~ 55 ° C (32 ~ 131 ° F) |
보관 온도 | -20 ~ 70 ° C (-4 ~ 158 ° F) |
주변 상대 습도 | 5 ~ 95 % (비 응축) |
전원 요구 사항
입력 전압 | 5VDC |
입력 전류 | UPort 1130: 60 mA @ 5 VDC |
MTBF (평균 고장 간격)
시각 | 1,949,025 시간 |
표준 | Telcordia (Bellcore), GB |
표준 및 인증
EMC | EN 55022/24 |
EMI | CISPR 22, FCC 파트 15B 클래스 B |
EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV |
1 포트 RS-422 / 485 USB- 직렬 변환기
