Industrial IoT Connectivity
기능 및 이점
- USB 2.0과 호환 가능
- 12Mbps USB 데이터 전송률
- 초고속 데이터 전송을위한 921.6 kbps 최대 전송 속도
- Windows, WinCE 및 Linux 용 드라이버 제공
- 미니 DB9 female - 터미널 블럭 어댑터 - 쉬운 배선
- USB 및 TxD / RxD 동작을 나타내는 LED
- 2 kV 전기적 절연 (UPort 1130I 및 1150I)
인스턴트 플러그 앤 플레이
UPort ™ 1150 / 1150I USB 직렬 변환기를 사용하면 USB (범용 직렬 버스) 포트를 통해 랩탑이나 워크 스테이션에 1 개의 RS-232 / 422 / 485 장치를 연결할 수 있습니다. 이 플러그 앤 플레이 USB 솔루션은 새로운 RS-232 / 422 / 485 장치와 호환되며 모바일, 계측 및 POS 응용 프로그램에 이상적입니다.
간소화 된 간편한 직렬 포트 확장
USB 플러그 앤 플레이를 사용하면 직렬 포트 확장이 쉬우 며 IRQ, DMA 또는 I / O 주소 리소스가 필요하지 않습니다. 사용자는 더 이상 섀시를 열거 나 COM 포트를 추가하기 위해 시스템의 전원을 끌 필요가 없어 설정 시간과 비용을 절약 할 수 있습니다.
USB 인터페이스
| 준수 | USB 1.0/1.1 compliant, USB 2.0 compatible |
| 커넥터 | UPort 1150 : USB 유형 A |
속도 | 12Mbps (풀 스피드 USB) |
직렬 인터페이스
| 포트 수 | 1 |
연속 표준 | RS-232 / 422 / 485 |
| 커넥터 | DB9 male |
| 전기 절연 | 절연 2 kV (UPort 1150I) |
퍼포먼스
전송 속도 | 50 bps ~ 921.6 kbps |
직렬 통신 매개 변수
데이터 비트 | 5, 6, 7, 8 |
정지 비트 | 1, 1.5, 2 |
| Parity | None, Even, Odd, Space, Mark |
흐름 제어 | RTS / CTS, XON / XOFF |
FIFO | 64 바이트 |
직렬 신호
RS-232 | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
RS-422 | TxD + (B), TxD- (A), RxD + (B), RxD- (A), GND |
RS-485-4w | TxD + (B), TxD- (A), RxD + (B), RxD- (A), GND |
RS-485-2w | 데이터 + (B), 데이터 - (A), GND |
RS-485 데이터 방향 | ADDC® (자동 데이터 방향 제어) |
운영 체제
Windows | Real COM 드라이버 Windows 95 / 98 / ME / NT / 2000, Windows XP / 2003 / Vista / 2008 / 7 / 8 / 8.1 / 10 (x86 / x64), Windows 2012 (x64), Windows Embedded CE 5.0 / 6.0 |
리눅스 Real TTY Drivers | Linux 2.4.x, 2.6.x, 3.x |
물리적 특성
| 하우징 | UPort 1150 : ABS + PC |
무게 | UPort 1,150 : 제품 : 65g (0.14 파운드) / 포장 : 200g (0.44 파운드) |

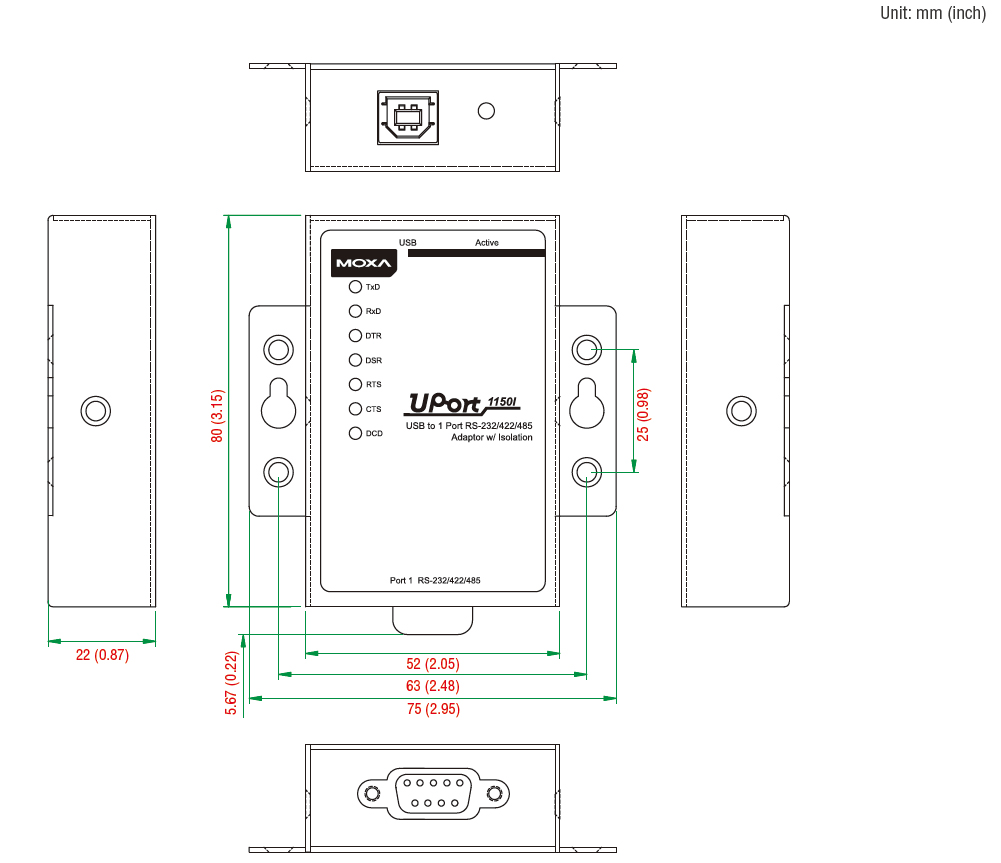

치수 | UPort 1150 : 37.5 x 20.5 x 60 mm (1.48 x 0.81 x 2.36 in) |
환경 제한
작동 온도 | 0 ~ 55 ° C (32 ~ 131 ° F) |
보관 온도 | -20 ~ 70 ° C (-4 ~ 158 ° F) |
주변 상대 습도 | 5 ~ 95 % (비 응축) |
전원 요구 사항
입력 전압 | 5VDC |
입력 전류 | UPort 1150: 77 mA @ 5 VDC |
MTBF (평균 고장 간격)
시각 | 1,949,025 시간 |
표준 | Telcordia (Bellcore), GB |
표준 및 인증
| EMC | EN 55022/24 |
| EMI | CISPR 22, FCC Part 15B Class B |
| EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV |
2 KV 절연 보호 기능이있는 1 포트 RS-232 / 422 / 485 USB- 직렬 변환기 (옵션)
