기능 및 이점
- 최대 480Mbps USB 전송을위한 고속 USB 2.0
- 초고속 데이터 전송을위한 921.6 kbps 최대 전송 속도
- 15N 높은 유지력 USB 유형 B 커넥터
- 128 바이트 FIFO 및 온칩 H / W, S / W 흐름 제어
- 서로 다른 PC에서 유지되는 COM 포트 지정
- 초기 확장 COM 포트 번호를 설정하기위한 고정베이스 COM 유틸리티를 지원합니다.
- 미니 DB9 female - 터미널 블럭 어댑터 - 쉬운 배선
- Windows, WinCE 및 Linux 용 드라이버 제공
- 전원 코드 잠그기
개요
UPort® 1600-8 USB- 직렬 변환기를 사용하면 USB (범용 직렬 버스) 포트를 통해 8 개의 RS-232 또는 RS-232 / 422 / 485 장치를 랩탑이나 워크 스테이션에 연결할 수 있습니다. UPort® 1600-8 변환기는 새로운 직렬 장치 및 기존 직렬 장치와 호환되며 계장 및 제조 응용 분야에 이상적입니다.

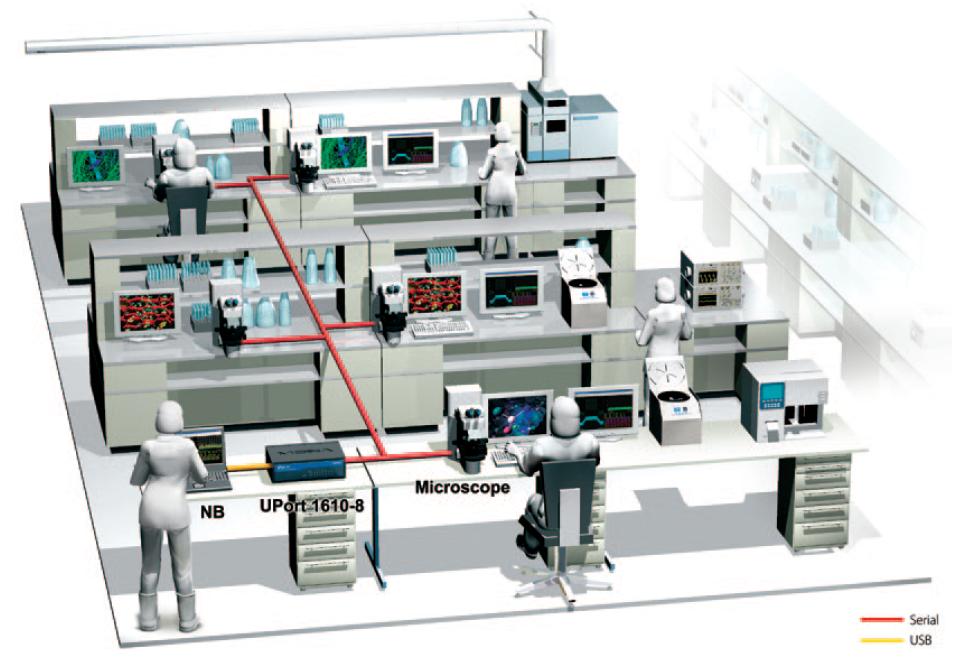

일반적인 응용 프로그램 - 응용 프로그램 토폴로지
의료 과학자와 제약 연구원은 환자를위한 새로운 치료법을 발견하기 위해 정교한 실험 장비에 의존합니다. 대부분의 연구는 의학의 복잡하고 협력적인 성격을 지닌 팀으로 수행됩니다. 과학자들은 종종 현미경 및 기타 장비의 이미지와 데이터를 서로의 랩탑이나 데스크탑 컴퓨터로 전송합니다. 이러한 장비를 모두 연결하려면 일반적으로 각 주변 장치마다 하나씩 여러 개의 직렬 포트가 필요합니다. 컴퓨터에는 직렬 포트가 제한적으로 장착되어 있기 때문에 USB 연결을 여러 개의 직렬 포트로 확장하면 연구원은 다음 과학적으로 돌파구를 마련하는 데 필요한 연결성을 확보 할 수 있습니다. Moxa의 솔루션은 UPort® 1610-8이며, 이 장치는 여러 직렬 인터페이스 현미경 및 기타 장비를 컴퓨터의 USB 포트에 연결하는 데 사용할 수있는 RS-232 USB- 직렬 변환기입니다. UPort® 1610-8은 다음과 같은 이점을 제공합니다.
- 손쉬운 USB- 직렬 확장을위한 최대 8 개의 포트
- 대용량 데이터 전송을위한 진정한 USB 2.0 고속 전송
- 안정적인 데이터 전송을 보장하는 128 바이트 FIFO 및 온칩 하드웨어 및 소프트웨어 흐름 제어
- 각 직렬 포트에 대한 LED 표시기로 손쉬운 문제 해결
- 랩탑 및 데스크탑 PC와의 호환성
USB 인터페이스
| 준수 | USB 1.1 / 2.0 규격 |
커넥터 | USB 유형 B |
속도 | 480Mbps (고속 USB) 및 12Mbps (고속 USB) |
직렬 인터페이스
포트 수 | 8 |
연속 표준 | RS-232 |
커넥터 | DB9 male |
퍼포먼스
전송 속도 | 50 bps ~ 921.6 kbps (500 kbps 포함) |
직렬 통신 매개 변수
데이터 비트 | 5, 6, 7, 8 |
정지 비트 | 1, 1.5, 2 |
| Parity | None, Even, Odd, Space, Mark |
흐름 제어 | RTS/CTS, XON/XOFF |
FIFO | 128 바이트 |
직렬 신호
RS-232 | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
RS-422 | TxD + (B), TxD- (A), RxD + (B), RxD- (A), GND |
RS-485-4w | TxD + (B), TxD- (A), RxD + (B), RxD- (A), GND |
RS-485-2w | Data+(B), Data-(A), GND |
RS-485 데이터 방향 | ADDC® (자동 데이터 방향 제어) |
운영 체제
Windows | Real COM 드라이버 Windows 2000, Windows XP / 2003 / Vista / 2008 / 7 / 8 / 8.1 / 10 (x86 / x64), Windows 2012 (x64), Windows Embedded CE 5.0 / 6.0 |
리눅스 Real TTY 드라이버 | Linux 2.4.x, 2.6.x, 3.x |
Android 드라이버 | Android 3.1x 이상 |
물리적 특성
| 하우징 | SECC 판금 (1 mm) |
무게 | 제품 : 835g (1.84lb) |

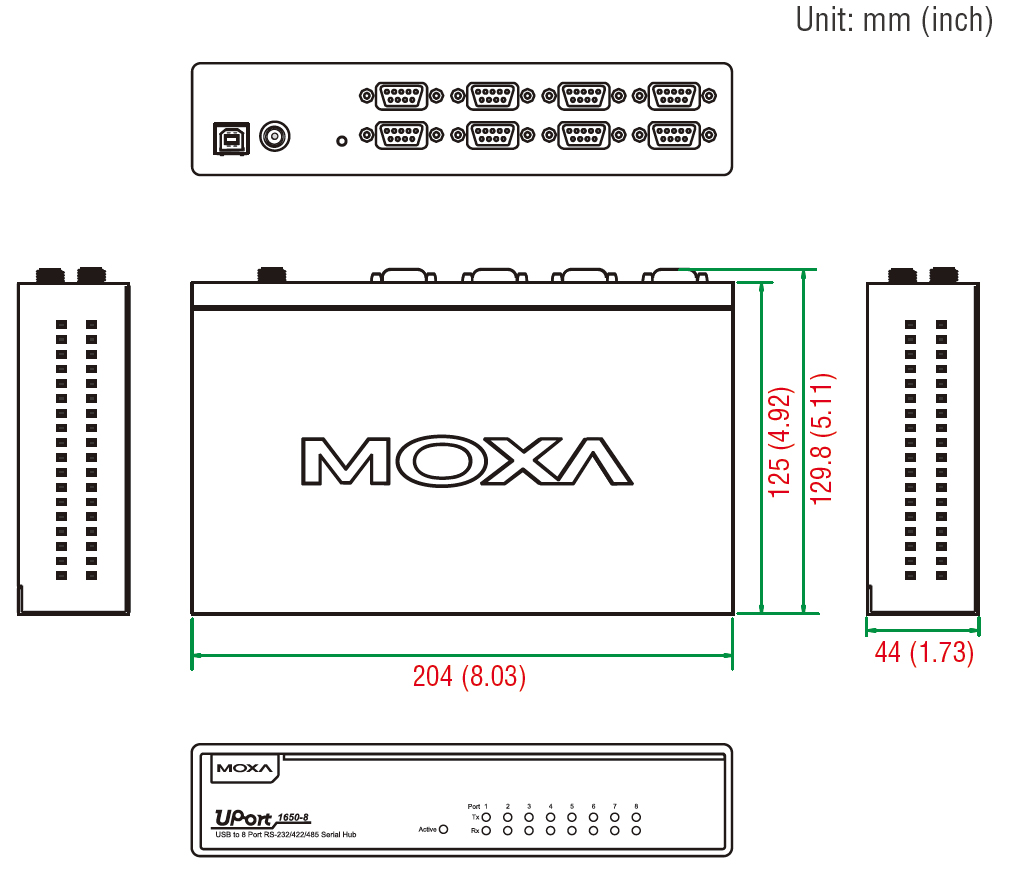

치수 | 204 x 44 x 125mm (8.03 x 1.73 x 4.92 in) |
환경 제한
작동 온도 | 0 ~ 55 ° C (32 ~ 131 ° F) |
보관 온도 | -20 ~ 75 ° C (-4 ~ 167 ° F) |
주변 상대 습도 | 5 ~ 95 % (비 응축) |
친환경 제품 | RoHS, CRoHS, WEEE |
전원 요구 사항
입력 전압 | 12 ~ 48VDC |
입력 전류 | 580mA @ 12VDC |
MTBF (평균 고장 간격)
시각 | 208,413 시간 |
표준 | MIL-HDBK-217 |
표준 및 인증
안전 | UL 60950-1 |
EMC | EN 55032/24 |
EMI | CISPR 32, FCC 파트 15B 클래스 A |
EMS | IEC 61000-4-2 ESD : 접점 : 4 kV; 공기 : 8 kV |
| 친환경 제품 | PoHS, CRoHS, WEEE |
