TCF-90 Series

포트 기반 RS-232 - 광섬유 변환기

ㆍMOXA 담당자 : 031-737-8888

기능 및 이점

  • 외부 전원 또는 직렬 전원을 사용하십시오.
  • 최대 RSF-232 전송 확장
    - 단일 모드 -40 ° C
    - 단일 모드 -TFC-90-S • 5 km 다중 모드 -TCF-90-M
  • 신호 간섭 감소
  • 전기 간섭 또는 화학적 부식으로부터 보호
  • 컴팩트 사이즈



소개

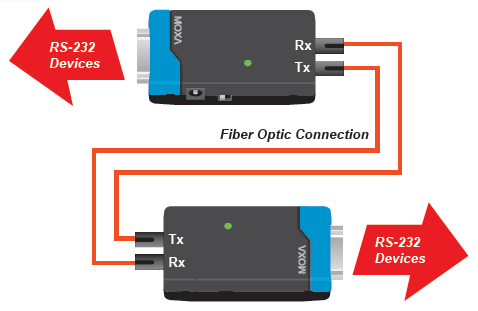

TCF-90은 광섬유를 통해 RS-232 신호를 전송하는 컴팩트 미디어 컨버터입니다. 전원은 직렬 포트 또는 외부 전원 소스에서 파생됩니다. TCF-90은 다중 모드 광섬유로 최대 5km, 단일 모드 광섬유로 최대 40km의 RS-232 전송을 확장합니다. 한 쌍의 TCF-90 변환기를 사용하여 전이중 모드에서 두 개의 RS-232 장치를 광섬유로 연결할 수 있습니다. 광섬유는 접지 전위, 접지 루프 및 전기 EMI / RFI 잡음의 위험한 증가로부터 데이터 신호를 격리하고 RF 방사 및 전자기 복사에 대한 민감성의 유해한 영향을 제거하여 데이터 보안을 강화합니다.



자체 전원 공급 RS-232 - 광섬유


RS-232 장치를 TCF-90에 쉽게 연결할 수 있습니다. ST- 유형 광섬유 커넥터는 건물 사이 또는 건물 내에서 데이터를 전송하는 데이터 통신 애플리케이션을 위해 특별히 설계되었습니다. TCF-90은 산업용 어플리케이션 및 안전한 데이터 전송이 필요한 어플리케이션에 사용할 수 있습니다.
TCF-90의 RS-232 포트는 DB9 암 소켓을 사용하여 TxD, RTS 및 DTR 라인에서 소비되는 전력으로 호스트 PC에 직접 연결합니다. TCF-90은 신호가 하이인지 로우인지 상관없이 3 개의 데이터 / 핸드 쉐이크 라인에서 충분한 전력을 얻을 수 있지만 RTS 또는 DTR 신호를 ON으로 설정하는 것이 좋습니다.




LED 포트 전원 표시 등

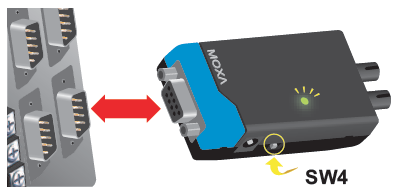

멀티 미터를 사용하면 직렬 장치가 직렬 연결을 통해 충분한 전력을 TCF-90에 공급하는지 테스트 할 수 있지만 TCF-90이 테스트를 수행 할 수있는 이유는 무엇입니까? TCF-90을 장치의 RS-232 포트에 연결하고 SW4 스위치를 테스트 모드로 설정하십시오. 포트 전원 LED 표시등이 켜지면 TCF-90이 충분한 전력을 공급 받고 있습니다. LED에 불이 들어오지 않으면 TCF-90에 외부 전원을 연결해야합니다.




옵션 외부 전원

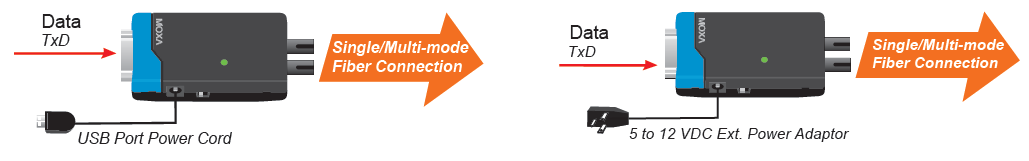

대부분의 경우, TCF-90은 외부 전원을 사용하지 않고 작동 할 수 있어야합니다. 그러나 핸드 쉐이크 라인을 사용할 수 없거나 RTS / DTR 신호가 OFF로 설정되거나 연결된 장치의 직렬 인터페이스 칩이 필요한 것보다 적은 전력을 제공하는 상황에서는 외부 USB 전원 코드 또는 DC 전원 공급 장치를 사용할 수 있습니다.

광섬유 Side

광섬유 커넥터

ST

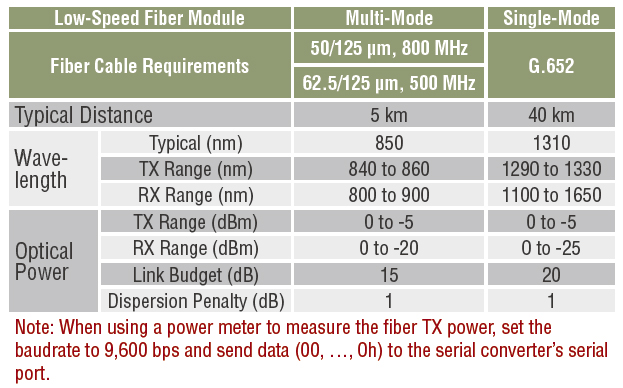

광섬유 케이블 요구 사항


RS-232 Side

커넥터

DB9 male

신호

RS-232 Tx, Rx, GND (루프백 배선 : RTS - CTS, DTR - DSR 및 DCD)

전송 속도

300 bps ~ 115.2 kbps

물리적 특성

하우징
ABS + PC

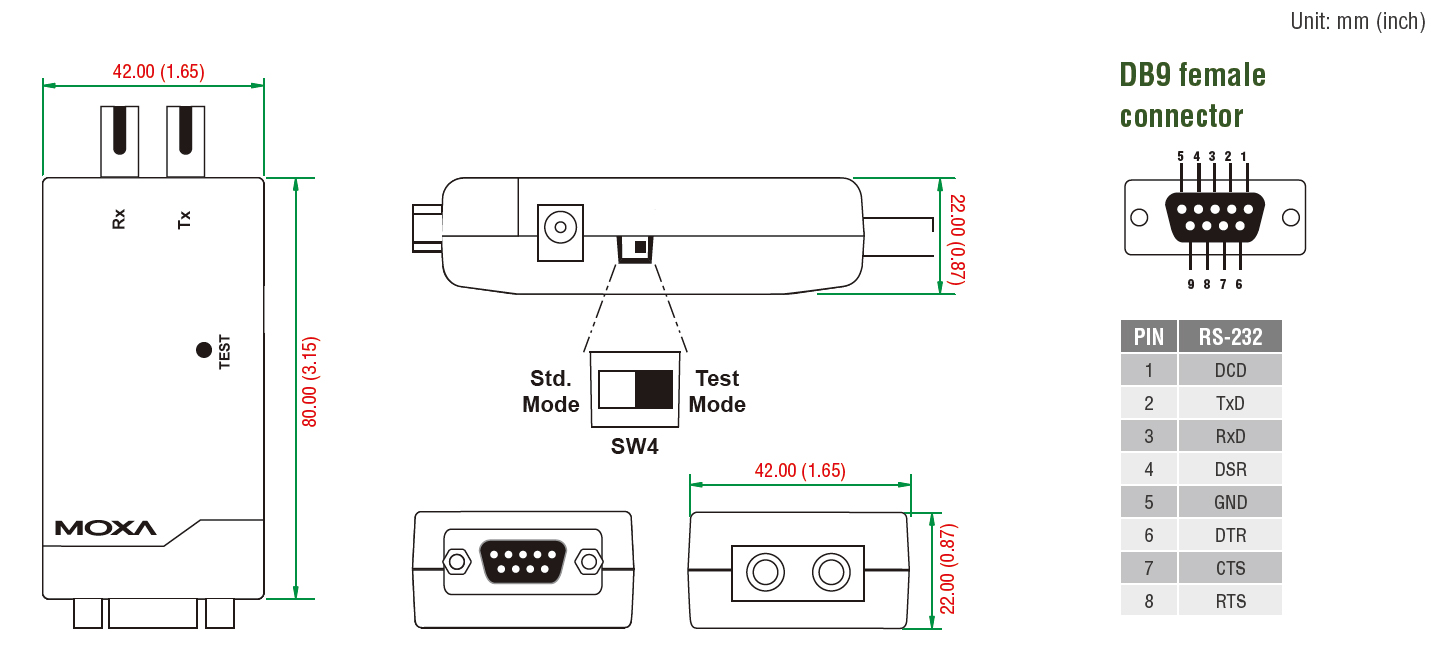

치수

42 x 80 x 22 mm (1.65 x 3.15 x 0.87 in)

무게

150 g (0.33 lb)

환경 제한

작동 온도

0 ~ 60 ° C (32 ~ 140 ° F)

보관 온도

-20 ~ 75 ° C (-4 ~ 167 ° F)

주변 상대 습도

5 ~ 95 % (비 응축)

전원 요구 사항

입력 전원

RS-232 포트 (TxD, RTS, DTR) 또는 전원 입력 잭

입력 전압

5 ~ 12VDC

입력 전류

20 mA @ 5 VDC (터미네이션이 비활성화 됨)

MTBF (평균 고장 간격)

시각

2,272,562 시간

표준

MIL-HDBK-217F



표준 및 인증

안전

UL 60950-1

EMC

EN 55032/24

EMI

CISPR 32, FCC Part 15B Calss B

EMS

EN 61000-4-2 (ESD): Contact: 4 kV; Air: 8 kV
EN 61000-4-3 (RS): 80 MHz to 1 GHz: 3 V/m
EN 61000-4-4 (EFT): Power: 0.5 kV; Signal: 0.5 kV
EN 61000-4-5 (Surge): Power: 2 kV; Signal: 1 kV
EN 61000-4-6 (CS): 150 kHz to 80 MHz: 3 V/m
EN 61000-4-8 (PFMF)

친환경 제품

RoHS, CRoHS, WEEE
