Industrial IoT Connectivity
기능 및 이점
- 3 방향 통신 : RS-232, 광섬유 및 RS-422 / 485
- 풀 High / Low 저항 값을 변경하는 로터리 스위치
- 최대 RS-232 / 422 / 485 전송 확장 :
- 단일 모드로 40km
- 다중 모드로 5km - 3 웨이 분리 보호 ( "I"모델 전용)
- -40 ~ 85 ° C 넓은 온도 범위 모델 사용 가능
- 까다로운 산업 환경에 적합한 C1D2, ATEX 및 IECEx 인증
3 자간 커뮤니케이션
ICF-1150 시리즈는 RS-232 통신을위한 DB9 커넥터와 RS-422 또는 RS-485 통신을위한 착탈식 터미널 블록을 갖춘 2 개의 직렬 포트를 지원합니다. 3 개의 포트 (직렬 포트 2 개와 광 포트 1 개)는 완전히 독립적입니다. ICF-1150 변환기는 한 포트에서 데이터를 수신하면 다른 두 포트를 통해 데이터를 전송합니다. 예를 들어, ICF-1150 변환기가 광섬유 포트를 통해 원격 마스터에서 명령을 받으면 동시에 신호를 변환하고 RS-232 및 RS-422 / 485 포트를 통해 명령을 전송합니다. 사용자가 RS-485 네트워크에서 실행중인 시스템을 모니터링하는 경우 랩톱 컴퓨터의 직렬 포트를 RS-485 버스에 연결하기 위해 추가 RS-232 to RS-485 변환기를 사용할 필요가 없습니다.

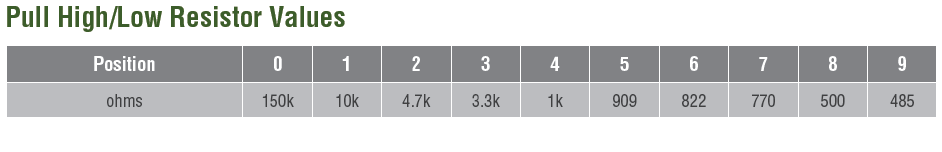

풀 고 / 저 저항 설정 용 로터리 스위치
RS-485 인터페이스는 시스템 엔지니어가 계량기, RTU 및 리더와 같은 직렬 장치를 동일한 버스에 연결하는 데 사용하는 멀티 드롭 또는 데이지 체인 연결을 지원합니다. 동일한 버스상의 직렬 디바이스의 수가 데이터 라인의 임피던스를 증가시킬 것이기 때문에, ICF-1150은 사용자가 풀 하이 / 로우 저항을 튜닝 할 수있게한다. DIN 레일에서 ICF-1150을 제거하지 않고 스위치를 적절한 값으로 돌리십시오.

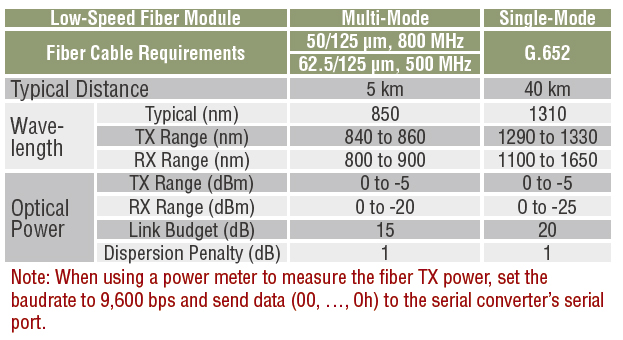

광섬유 측면
광섬유 커넥터 | SC 또는 ST |
광섬유 케이블 |
|
링 전송 | 반이중 |
지점 간 전송 | 반이중 또는 전이중 |
RS-232 / 422 / 485 측면
RS-232 신호 | TxD, RxD, GND |
RS-422 신호 | TxD +, TxD-, RxD +, RxD-, GND |
RS-485-4w | 신호 TxD +, TxD-, RxD +, RxD-, GND |
RS-485-2w | 신호 데이터 +, 데이터 -, GND |
전송 속도 | 50 bps ~ 921.6 kbps |
격리 | 1 분 동안 I / O 포트 당 2 kV RMS 절연 |
물리적 특성
| 하우징 | 메탈 |

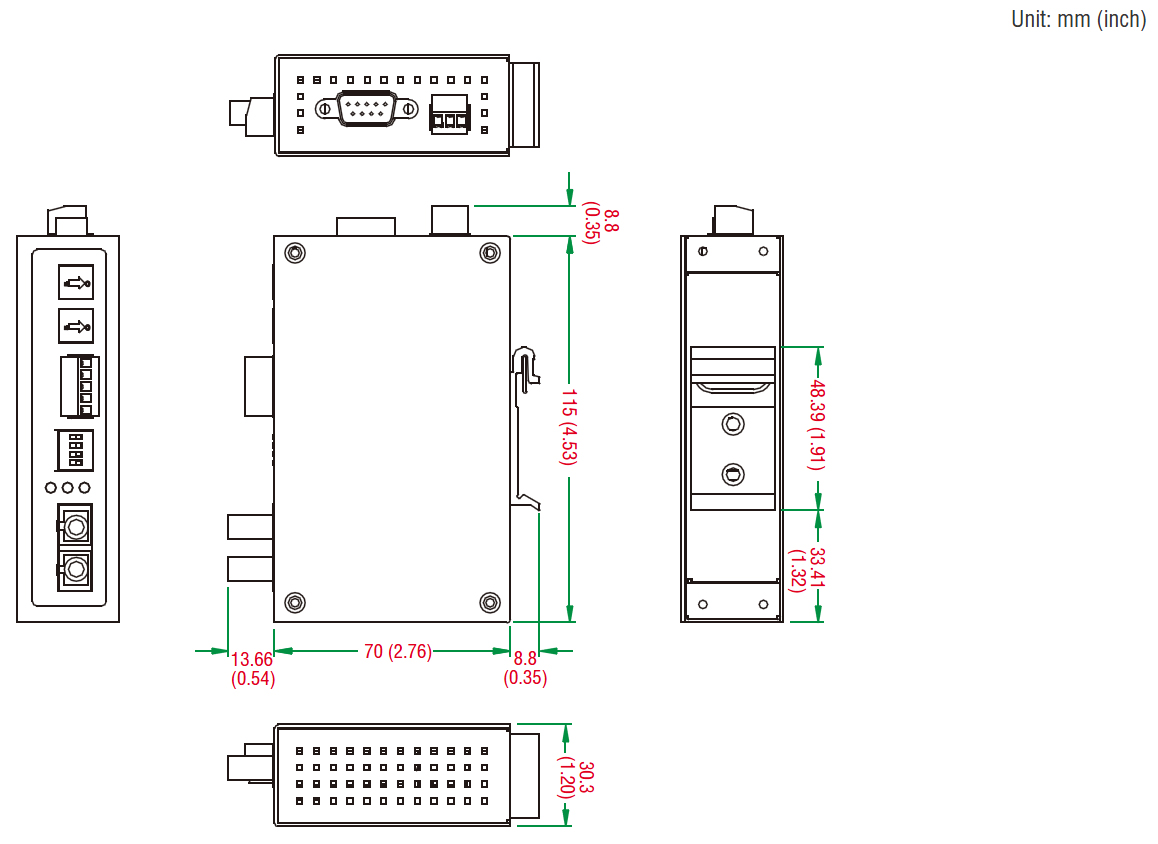

치수 | 30.3 x 70 x 115mm (1.19 x 2.76 x 4.53 인치) |
무게 | 330 g (0.73 lb) |
환경 제한
작동 온도 | 표준 모델 : 0 ~ 60 ° C (32 ~ 140 ° F) |
보관 온도 | -40 ~ 85 ° C (-40 ~ 185 ° F) |
주변 상대 습도 | 5 ~ 95 % (비 응축) |
전원 요구 사항
입력 전압 | 12 ~ 48VDC |
입력 전류 | ICF-1150 : 127 mA @ 12 VDC |
전압 역전 보호 | V + / V- 역전으로부터 보호 |
과전류 보호 | 1.1 A (두 개의 신호가 서로 단락되지 않도록 보호) |
MTBF (평균 고장 간격)
시각 | 792,085 시간 |
표준 | Telcordia (Bellcore), GB |
방수 및 방진 | IP30 |
표준 및 인증
안전 | UL 508 |
위험한 위치 | UL / cUL Class I Division 2 그룹 A / B / C / D, ATEX Zone 2 EEx nC IIC, IECEx |
EMC | EN 55032/24 |
EMI | CISPR 32, FCC 파트 15B 클래스 B |
EMS | EN 61000-4-2 (ESD): Contact: 8 kV; Air: 15 kV |
| 친환경 제품 | RoHS, CRoHS, WEEE자유 낙하 IEC 60068-2-32 |
| 자유 낙하 | IEC 60068-2-32 |
산업용 RS-232 / 422 / 485 - 광섬유 변환기
