VPort 461A

탁월한 비디오 성능, 1 채널 H.264 / MJPEG 산업용 비디오 인코더

ㆍMOXA 담당자 : 031-737-8888

기능 및 이점

  • H.264 및 MJPEG에 대해 최대 3 개의 비디오 스트림 동시 지원
  • 레거시 아날로그 비디오 이미지가 포함 된 3 개의 비디오 스트림에 최대 D1 해상도 (720 x 480) @ 90 FPS
  • 200ms 미만의 비디오 대기 시간
  • 캐스케이드 및 이더넷 포트 리던던시를위한 2 개의 이더넷 포트
  • 네트워크 효율성을위한 Moxa DynaStream ™ 기능 지원
  • 표준화 및 상호 운용성을위한 ONVIF 지원
  • SD 카드 슬롯을 통한 로컬 저장 기능
  • -40 ~ 75 ° C 동작 온도의 산업 디자인


소개

H.264 비디오 압축 알고리즘을 갖춘 VPort 461A 1 채널 산업용 비디오 인코더는 시중에서 가장 우수한 비디오 품질을 제공하지만 다른 비디오 압축 표준보다 대역폭 요구 사항이 적습니다. VPort 461A는 다양한 비디오 스트림 요구 사항을 충족시키기 위해 H.264 및 MJPEG 압축 포맷을 사용하여 최대 3 개의 비디오 스트림을 동시에 제공 할 수 있습니다. 비디오 스트림은보기, 녹음 및 분석과 같은 다른 목적으로 사용될 수 있습니다. 또한 -40 ~ 75 ° C의 작동 온도, IP30 보호 및 산업 인증을 포함하는 산업용 견고한 설계로 인해 VPort 461A는 열악한 환경에도 적합합니다.

VPort 461A는 Moxa의 혁신적인  DynaStream ™ 기술을 갖추고있어 비디오 프레임 속도를 자동으로 줄임으로써 네트워크가 과부하 상태 일 때 비디오 전송 대역폭 소비를 줄입니다. DynaStream ™은 비상 사태가 발생할 때 비디오 FPS를 증가시켜 네트워크 관리자에게 대역폭 사용을 완벽하게 제어합니다.


비디오

비디오 압축

H.264 (MPEG4 part 10), MJPEG

비디오 입력

1 (BNC 커넥터)

비디오 출력

이더넷을 통해 출력

비디오 스트림

3, H.264 또는 MJPEG 비디오 스트림

NTSC / PAL

자동 감지 또는 수동

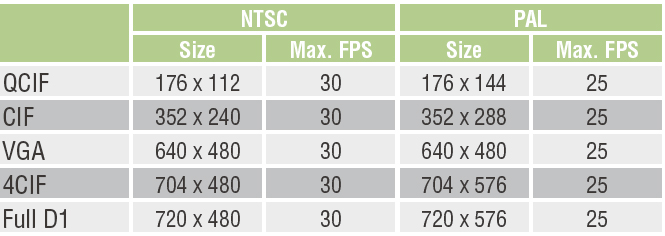

비디오 해상도 및 FPS
(초당 프레임 수)


비디오보기

• 비디오 프레임 속도 자동 변경을위한 DynaStream ™ 지원
• 조정 가능한 이미지 크기 및 품질
• 타임 스탬프 및 텍스트 오버레이
• 최대 10 개의 유니 캐스트 연결, 50 개의 멀티 캐스트 클라이언트
• 정확한 스트리밍 비트 전송률 제어를위한 CBR Pro ™ 지원
• 이미지 조작 : 180 ° 회전
• 이미지 튜닝 : 밝기, 대비, 채도 제어

오디오

오디오 입력

1 3.5mm 폰 잭이있는 라인 입력 또는 마이크 입력

오디오 출력

1 3.5mm 전화 잭이있는 라인 출력

오디오 형식

모노, PCM (G.711)

네트워크

프로토콜

IPv4 / v6, UDP, HTTP, SMTP, FTP, NTP, DNS, DHCP, UPnP, RTP, RTSP, ICMP, IGMPv3, QoS (ToS), SNMP V3, DDNS, Modbus / TCP, 802.1X, SSH / HTTPS

이더넷

2 개의 10 / 100BaseT (X) 이더넷 포트, RJ45 커넥터

직렬 포트

PTZ 포트

RS-232 또는 RS-422 / 485 포트 1 개, 터미널 블록 커넥터, 115.2 kbps

COM 포트

1 개의 RS-232 또는 485 포트, DB9 수 커넥터, 115.2kbps

콘솔 포트

1 개의 RS-232 포트, RJ45 커넥터

로컬 저장소

SD 소켓

표준 SD 소켓, V2.0 (SDHC)

GPIO

디지털 입력

2, max. 8 mAHigh: +13 to +30 V; Low: -30 to +3 V

릴레이 출력

2, max. 24 VDC @ 1 A

LED 표시기

STAT

시스템이 올바르게 부팅되었는지 여부를 나타냅니다.

PWR1

전원 1

PWR2

전원 2

FAULT

시스템 알람, 전원 장애 또는 연결이 끊어진 네트워크에 해당하도록 구성 할 수 있습니다.

Video

비디오 입력 신호

PTZ

PTZ 또는 COM 포트 데이터가 전송되었는지 여부를 나타냅니다.

SD

SD 카드가 성공적으로 체결됨을 나타냅니다.

전원 요구 사항

입력 전압

12 ~ 32 VDC 또는 18 ~ 30 VAC

입력 전류

0.85A @ 12VDC; 0.3 A @ 32 VDC; 0.85A @ 18VAC; 306V @ 0.56A

물리적 특성

하우징
메탈, IP30 보호

치수

46 x 134 x 105 mm (1.81 x 5.31 x 4.13 in)

무게

710 g (1.57 lb) (DIN 레일 장착 키트 포함)

설치

DIN 레일 장착 (표준), 벽 장착 (선택 사양)

알람

지능형 비디오

카메라 조작

비디오 모션 감지

감도 튜닝 포함

스케줄링

일일 반복 타이밍 일정

이미징

사전 / 트리거 / 포스트 알람 이미지 용 JPEG 스냅 샷

맞춤 알람

사용자 정의 된 알람 조치 설정을위한 HTTP 이벤트 서버 및 CGI 이벤트

이메일 / FTP 메시징

이벤트 트리거 액션을 사용하여 이메일 또는 FTP를 통해 저장된 이미지 자동 전송

사전 경보 버퍼

JPEG 스냅 샷 이미지의 경우 50MB

PTZ (팬 / 틸트 / 줌)

PTZ 카메라 제어

PTZ 포트 또는 COM 포트 경유

PTZ 제어 기능

팬, 틸트, 줌, 포커스, 이동 속도, 프리셋 위치 (최대 128 개 위치)

PTZ 기능 업데이트

드라이버 업로드 지원

지원되는 장치

프로토콜 Pelco D, Pelco P, 맞춤 카메라

보안

암호

사용자 수준의 암호 보호

필터링

IP 주소 별

입증

802.1X

암호화

HTTPS, SSH

환경 제한

작동 온도

표준 모델 : -25 ~ 60 ° C (-13 ~ 140 ° F)
Wide Temp. 모델 : -40 ~ 75 ° C (-40 ~ 167 ° F)

보관 온도

-40 ~ 85 ° C (-40 ~ 185 ° F)

주변 상대 습도

5 ~ 95 % (비 응축)

진동

IEC 60068-2-6, 2 to 13.2 Hz: 2 mm (peak-peak); 13.2 to 100 Hz: 0.7g; 1.50 hrs/axis
IEC 60068-2-6, 3 to 9 Hz: 7 mm (peak-peak); 9 to 150 Hz: 1.0g; 1.86 hrs/axis

충격

IEC 60068-2-27, 20g / 11ms

고도

2,000 미터

진입 보호

IEC 60529, IP30

MTBF (평균 고장 간격)

시각

647,088 시간

표준

Telcordia SR332

최소 시스템 요구 사항

CPU

펜티엄 4, 2.4GHz 이상

메모리

512MB 메모리 이상

OS

Windows XP / 2000 SP4 이상, Windows Vista, Windows 7

브라우저

Internet Explorer 9.x 이상

멀티미디어

DirectX 9.0c 이상

소프트웨어 개발

VPort SDK PLUS

사용자 지정 응용 프로그램 또는 타사 개발자를위한 시스템 통합을위한 CGI 명령, ActiveX 컨트롤 및 API 라이브러리가 포함됩니다 (최신 버전의 SDK는 Moxa 웹 사이트에서 다운로드 할 수 있음).

표준

ONVIF, 프로필 S




표준 및 인증

안전

UL 60950-1

EMC

EN 55032/24

EMI

CISPR 32, FCC 파트 15B 클래스 A

EMS

IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV
IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
IEC 61000-4-4 EFT: Power: 2 kV; Signal: 1 kV
IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV
IEC 61000-4-6 CS: 10 V
IEC 61000-4-8
IEC 61000-4-11

교통

NEMA TS2
