기능 및 이점
• 광섬유를 통해 최대 2km 전송
• CAN 신호를 광섬유 신호로 변환 및 광섬유 신호를 CAN 신호로 변환합니다.
• 최대 1Mbps 속도 전송
• 이중화를위한 이중 전원 입력
• 120 ohm 종단 저항을위한 DIP 스위치
• 광섬유 테스트 모드 용 DIP 스위치
• 파이버 TX, 파이버 RX, 전원 1, 전원 2 용 LED
• -40 ~ 85 ° C 환경에서 사용할 수있는 넓은 온도 모델
• ISO 11898 표준과 완벽하게 호환됩니다.
소개

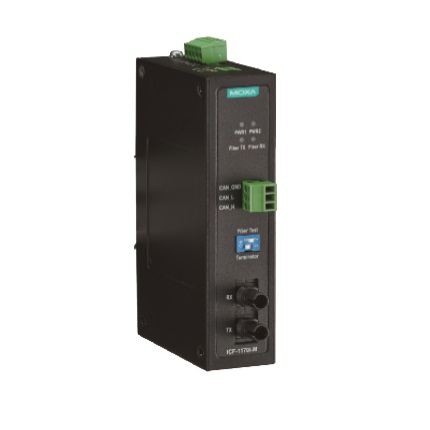

ICF-1170I 시리즈 CAN- 광섬유 변환기는 CAN 신호를 구리선에서 광섬유로 변환하는 데 사용됩니다. 이 컨버터는 CANbus 시스템을위한 2 kV 광학 절연과 경보 접점 릴레이가있는 이중 전원 입력을 제공하여 CANbus 시스템이 온라인 상태를 유지하도록합니다.
광섬유 테스트 모드
광섬유 테스트 모드는 두 개의 ICF-1170I 장치 사이에서 광섬유 케이블을 테스트하는 데 사용할 수 있으며 광섬유 케이블이 데이터를 올바르게 전송하는지 확인하는 간단한 방법을 제공합니다. 광섬유 테스트 모드에서 광섬유 트랜시버 (TX)는 계속해서 데이터 신호를 보내고 "광섬유 TX"LED가 켜집니다. 연결의 다른 측면에서 ICF-1170I 광섬유 트랜시버 (RX)가 TX 쪽에서 데이터 신호를 수신하면 "광섬유 RX"LED가 켜집니다.
CAN 통신
CAN 인터페이스 | ISO 11898-2, 단자 (CAN_H, CAN_L, CAN_GND) |
프로토콜 | CAN 2.0A 및 2.0B (ISO 11898-2) |
커넥터 유형 | 3 핀 탈착식 나사 식 단자 x1 |
종단 저항 | 120 Ω 종단 저항을위한 딥스 위치 선택기 |
전송률 | 최대 1Mbps |
시스템 지연 | 150 ns |
절연 보호 | 2 kV |
전송 거리 | 최대 2km (데이터 속도 및 사용 된 프로토콜에 따라 다름) |
LED 표시기 | PWR1, PWR2, Fiber TX, Fiber RX |
광섬유 통신
커넥터 유형 | ST (멀티 모드) 광섬유 포트 |
광섬유 케이블 요구 사항 |
|
물리적 특성
하우징 | 금속 |
치수 | 30.3 x 70 x 115mm (1.19 x 2.76 x 4.53 인치) |
무게 | 178 g (0.39 lb) |
환경 제한
작동 온도 | 표준 모델 : 0 ~ 60 ° C (32 ~ 140 ° F) |
보관 온도 | -40 ~ 85 ° C (-40 ~ 185 ° F) |
주변 상대 습도 | 5 ~ 95 % (비 응축) |
전원 요구 사항
입력 전압 | 예비 전원을위한 12 ~ 48 VDC 듀얼 전원 |
입력 전류 | ICF-1170I : @ 12VDC @ 221mA |
전압 역전 보호 | V + / V- 역전으로부터 보호 |
과전류 보호 | 1.1 A (두 개의 신호가 서로 단락되지 않도록 보호) |
MTBF (평균 고장 간격)
시각 | 792,085 시간 |
표준 | Telcordia (Bellcore), GB |
표준 및 인증
안전 | UL 508 |
EMC | EN 55032/24 |
EMI | CISPR 32, FCC Part 15B Class A |
EMS | EN 61000-4-2 (ESD): Contact: 8 kV; Air: 15 kV |
친환경 제품 | RoHS, CRoHS, WEEE |
자유 낙하 | IEC 60068-2-32 |
