Industrial IoT Connectivity
기능 및 이점
- IEEE 802.3af 호환 PoE 패스 스루
- Moxa의 고품질 및 안정적인 2 세대 MiiNe SoC 사용
- 다양한 응용 프로그램 요구 사항을 충족시키는 다양한 작동 모드 선택
- 극도로 낮은 전력 소비의 친환경 설계
- MiiNePort NetEZ 기술로 통합이 매우 쉬움
- 초소형 임베디드 디바이스 모듈
개요
Moxa의 MiiNePort E3 시리즈 임베디드 디바이스 서버는 최소한의 통합 노력으로 정교한 네트워크 연결을 직렬 디바이스에 추가하고자하는 제조업체를 위해 설계되었습니다. MiiNePort E3는 10/100 Mbps 이더넷, 최대 921.6 kbps 직렬 통신 속도, 즉시 사용할 수있는 작동 모드의 다양한 선택을 지원하며 적은 양의 전력 만 필요로하는 Moxa의 2 세대 SoC 인 MiiNe의 힘을 얻습니다. Moxa의 혁신적인 NetEZ 기술을 사용하면 MiiNePort E3를 사용하여 표준 직렬 인터페이스가있는 모든 장치를 즉시 이더넷 지원 장치로 변환 할 수 있습니다. 또한 MiiNePort E3는 RJ45 커넥터가있는 소형 임베디드 장치 서버로 거의 모든 기존 직렬 장치에 쉽게 장착 할 수 있습니다.

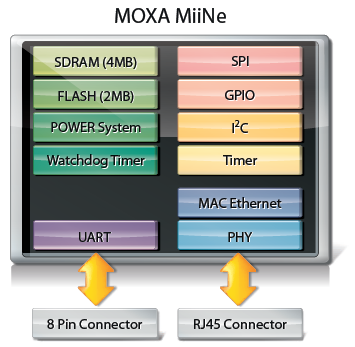

MiiNe-Moxa의 2 세대 SoC
| MiiNe는 제조업체에 경쟁력있는 임베디드 직렬 - 이더넷 솔루션을 제공하기 위해 개발되었습니다. 자사의 SoC 용 MiiNe를 사용하는 MiiNePort E3는 비슷한 제품의 전력 소모가 가장 적은 소형 임베디드 디바이스 서버입니다. MiiNe에는 다음과 같은 기능이 있습니다.
|
폼 팩터
| 유형 | 핀 헤더 모듈 |
| 치수 | 35 x 52.5 x 18 mm (1.38 x 2.07 x 0.71 인치) |
무게 | 12 g (0.03 lb) |
시스템 정보
CPU | 32 비트 ARM 코어 |
램 | 4MB 내장 |
플래시 | 2MB 내장 |
이더넷 인터페이스
포트 수 | 1 |
속도 | 10/100 Mbps, 자동 MDI / MDIX |
커넥터 | RJ45 (자기) |
자기 절연 보호 | 1.5 kV 내장 |
LED | 10BASE-T 및 100BASE-TX 링크 작동 |
PoE 패스 스루 | 802.3af 규격 |
직렬 인터페이스
| 포트 수 | 1 |
| 전송 형식 | 표준 TTL |
직렬 통신 매개 변수
| 데이터 비트 | 5, 6, 7, 8 |
| 정지비트 | 1, 1.5, 2 |
Parity | None, Even, Odd, Space, Mark |
흐름 제어 | RTS / CTS, DTR / DSR, XON / XOFF |
전송 속도 |
|
직렬 신호
TTL | TxD, RxD, RTS, CTS, DTR, DSR, DCD, RST (리셋 회로), GND |
디지털 I/O핀
GPIO | 4 개의 구성 가능한 I / O 핀 |
소프트웨어
네트워크 프로토콜 | ICMP, ARP, IPv4, TCP, UDP, DHCP, HTTP, SNMP V1, SMTP, TFTP, 자동 IP, 텔넷, BOOTP |
구성 옵션 | 웹 콘솔, 직렬 콘솔 (직렬 명령 모드), 텔넷 콘솔, Windows 유틸리티 |
Windows Real COM 드라이버 | Windows XP / 2003 / Vista / 2008 / 7 / 8 / 8.1 / 10 (x86 / x64), Windows 2008 R2 / 2012 / 2012 R2 (x64), Windows Embedded CE 5.0 / 6.0, Windows XP Embedded |
고정 TTY 드라이버 | SCO Unix, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X |
리눅스 리얼 TTY 드라이버 | Linux 2.4.x, 2.6.x, 3.x |
작동 모드 | Real COM, TCP 서버, TCP 클라이언트, UDP, 이더넷 모뎀, RFC2217 |
NetEZ 기능 | EZPower, EZPage, SCM (직렬 명령 모드), AutoCFG |
환경 제한
| 작동 온도 |
|
| 보관 온도(패키지 포함) | -40 ~ 60 ° C (-40 ~ 140 ° F) |
주변 상대 습도 | 5 ~ 95 % (비 응축) |
전원 요구 사항
입력 전압 | 3.3 ~ 5VDC |
입력 전류 | 157mA @ 3.3VDC |
신뢰성
MTBF (평균 고장 간격) |
|

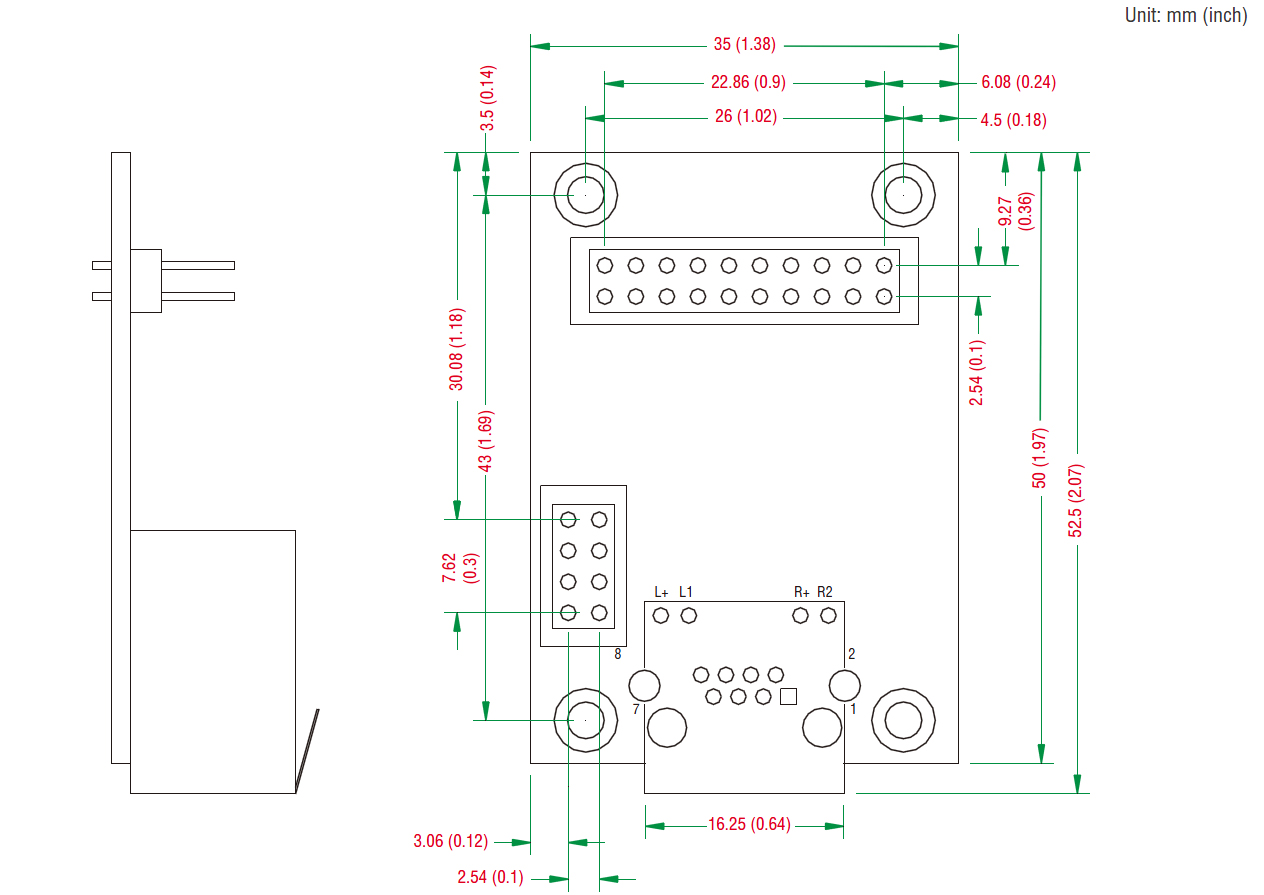

치수

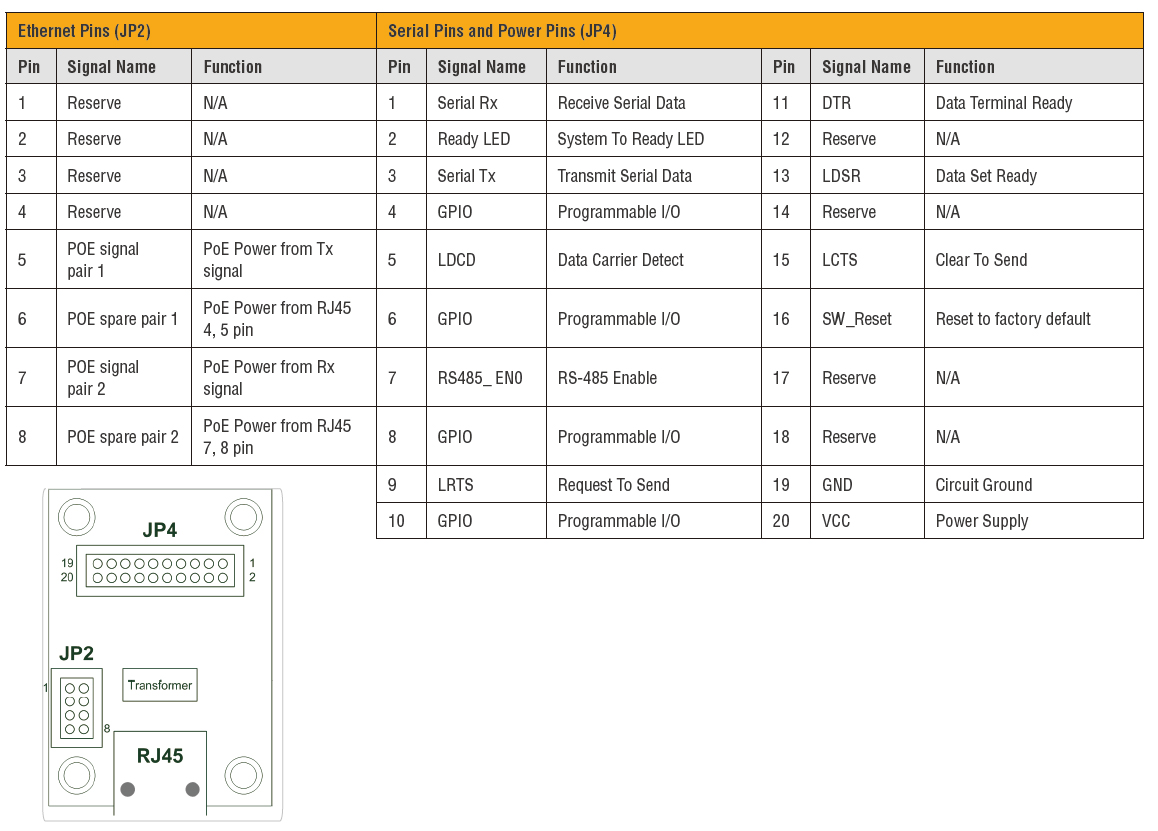

핀 할당
표준 및 인증
EMC | EN 55032/24 |
EMI | CISPR 32, FCC 파트 15B 클래스 B |
EMS | IEC 61000-4-2 ESD : 접점 : 4 kV; 공기 : 8 kV |
진동 | IEC 60068-2-6, 5-25.7 Hz : ± 15 mm; 25.7-500 Hz : 20 g; 3 시간 / 축 |
| 충격 | IEC 60068-2-27, 500g / 2ms |
하락 | IEC 60068-2-34IEC 60068-2-32, ISTA-2A |
