Industrial IoT Connectivity
기능 및 이점
- 최소형 임베디드 디바이스 서버 - 29 x 17 x 12.6 mm
- EZPower 3.3 ~ 5 VDC 시스템 전원 입력 지원
- 매우 낮은 전력 소비
- MiiN, Moxa의 2 세대 SoC 사용
- NetEZ 기술과의 단순한 통합
- Real COM / TCP / UDP / RFC2217 / MCSC를 통한 조작의 다양성
개요
Moxa의 MiiNePort E2 시리즈 임베디드 디바이스 서버는 최소의 통합 노력으로 직렬 디바이스에 정교한 네트워크 연결성을 추가하고자하는 제조업체를 위해 설계되었습니다. MiiNePort E2는 10/100 Mbps 이더넷을 지원하고 최대 921.6 kbps의 직렬 통신 속도를 제공하며 즉시 사용할 수있는 작동 모드의 다양한 선택을 제공하며 최소량을 필요로하는 Moxa의 2 세대 SoC 인 MiiNe의 힘을 얻습니다. 힘의. Moxa의 혁신적인 NetEZ 기술을 통해 MiiNePort E2는 표준 직렬 인터페이스가있는 모든 장치를 이더넷 지원 장치로 변환 할 수 있습니다. 또한 MiiNePort E2는 RJ45 커넥터가없는 가장 작은 임베디드 장치 서버로 거의 모든 기존 직렬 장치에 쉽게 장착 할 수 있습니다.
MiiNe-Moxa의 2 세대 SoC
MiiNe는 제조업체에 경쟁력있는 임베디드 직렬 - 이더넷 솔루션을 제공하기 위해 개발되었습니다. MiiNe를 SoC로 사용하는 MiiNePort E2는 세계에서 가장 작은 임베디드 디바이스 서버 중 하나이며 유사 제품에 대해 가장 낮은 전력 소모를 자랑합니다. MiiNe의 기능은 다음과 같습니다.
- 비용 효율적인 직렬 - 이더넷 변환
- ARM 코어
- 고급 UART 기술
- 내장형 2MB 플래시 및 4MB SDRAM 메모리
폼 팩터
유형 | 드롭 인 모듈 |
치수 | 29 x 17 x 12.6 mm (1.14 x 0.67 x 0.50 in) |
무게 | 5 g (0.01 lb) |
시스템 정보
| CPU | CPU 32 비트 ARM 코어 |
| 램 | 4MB 내장 |
| 플래시 | 2MB 내장 |
이더넷 인터페이스
| 포트 수 | 1 |
| 속도 | 10/100 Mbps, 자동 MDI / MDIX |
| 자기 절연 보호 | 1.5 kV 내장 |
직렬 인터페이스
| 포트 수 | 1 |
| 전송 형식 | 표준 TTL |
직렬 통신 매개 변수
| 데이터 비트 | 5, 6, 7, 8 |
| 정지 비트 | 1, 1.5, 2 |
Parity | None, Even, Odd, Space, Mark |
흐름 제어 | RTS / CTS, DTR / DSR, XON / XOFF |
전송 속도 |
|
직렬 신호
| TTL | TxD, RxD, RTS, CTS, DTR, DSR, DCD, RST (리셋 회로), GND |
디지털 I/O 핀
GPIO | 4 개의 구성 가능한 I / O 핀 |
소프트웨어
네트워크 프로토콜 | ICMP, ARP, IPv4, TCP, UDP, DHCP, HTTP, SNMP V1, SMTP, TFTP, 자동 IP, 텔넷, BOOTP |
구성 옵션 | 웹 콘솔, 직렬 콘솔 (직렬 명령 모드), 텔넷 콘솔, Windows 유틸리티 |
Windows Real COM 드라이버 | Windows XP / 2003 / Vista / 2008 / 7 / 8 / 8.1 / 10 (x86 / x64), Windows 2008 R2 / 2012 / 2012 R2 (x64), Windows Embedded CE 5.0 / 6.0, Windows XP Embedded |
고정 TTY 드라이버 | SCO Unix, SCO OpenServer, UnixWare 7, QNX 4.25, QNX 6, Solaris 10, FreeBSD, AIX 5.x, HP-UX 11i, Mac OS X |
리눅스 리얼 TTY 드라이버 | Linux 2.4.x, 2.6.x, 3.x |
작동 모드 | Real COM, TCP 서버, TCP 클라이언트, UDP, 이더넷 모뎀, RFC2217, MCSC |
NetEZ 기능 | EZPower, EZPage, SCM (직렬 명령 모드), AutoCFG, MCSC (다중 채널 직렬 통신) |
환경 제한
작동 온도 |
|
보관 온도 (패키지 포함) | -40 ~ 60 ° C (-40 ~ 140 ° F) |
주변 상대 습도 | 5 ~ 95 % (비 응축) |
전원 요구 사항
입력 전압 | 3.3 ~ 5VDC |
입력 전류 | 157mA @ 3.3VDC |
신뢰성
MTBF (평균 고장 간격) |
|

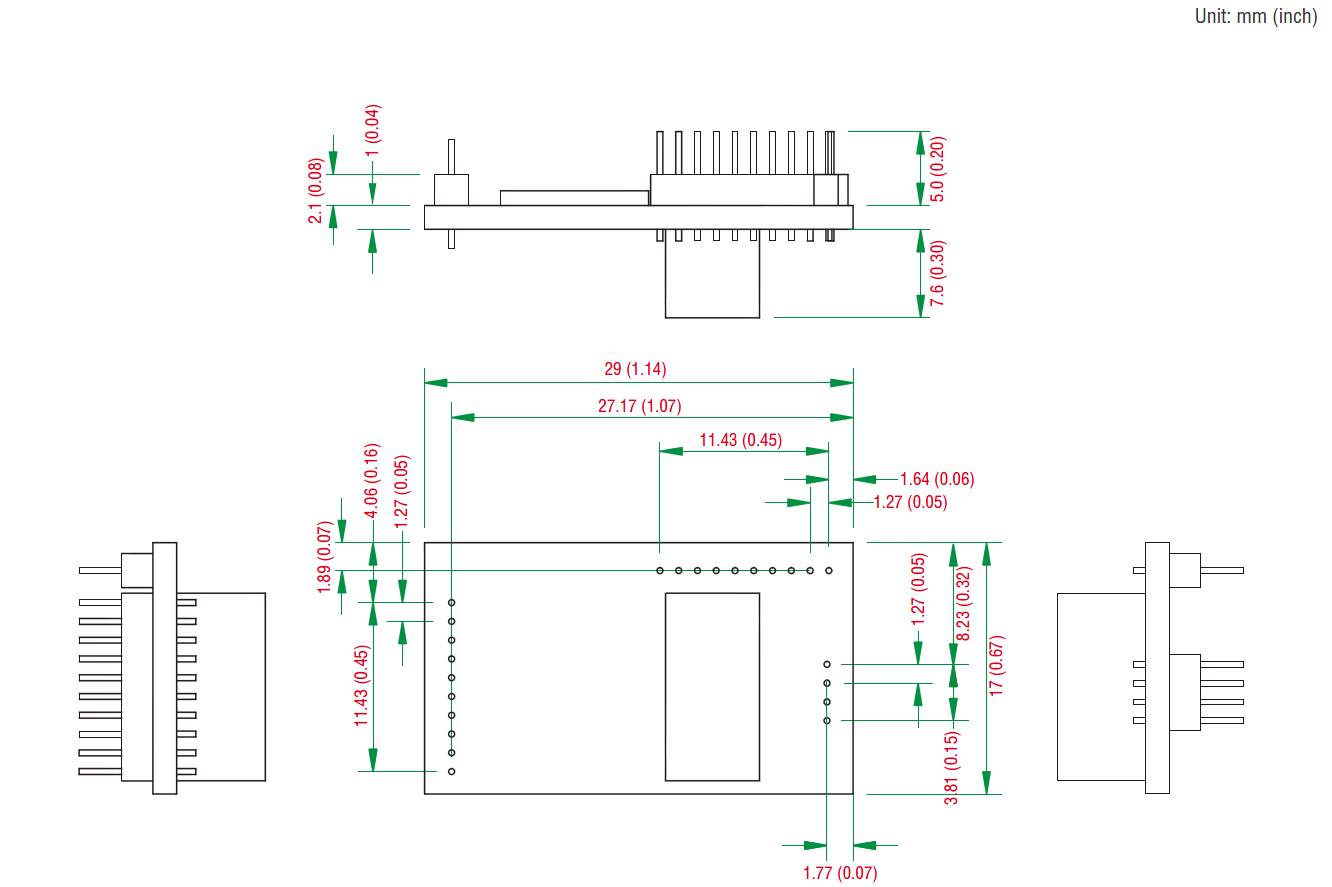

치수

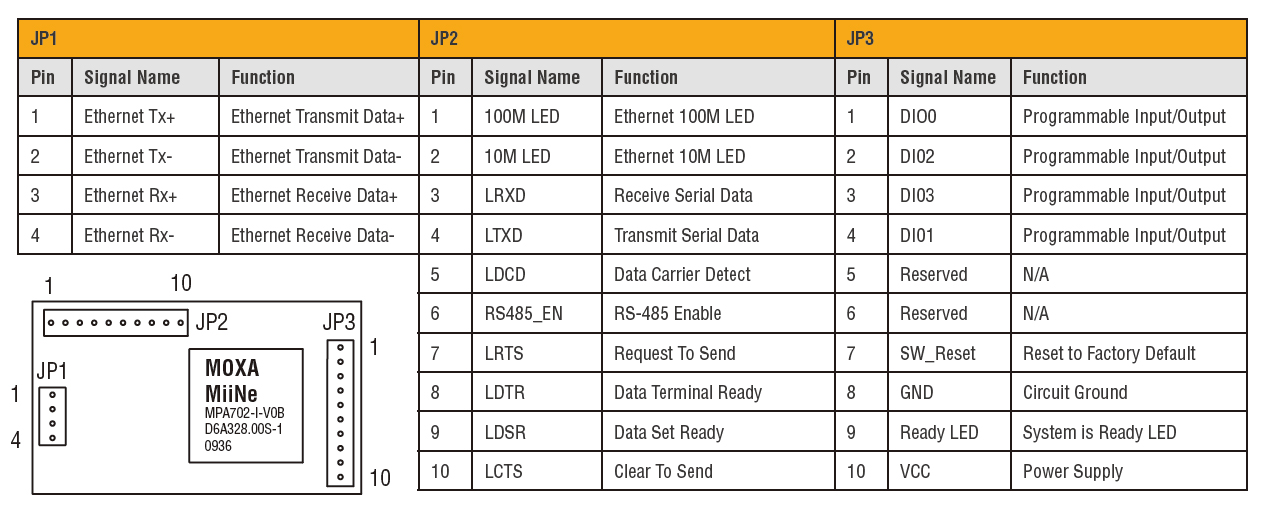

핀 할당
표준 및 인증
EMC | EN 55032/24 |
EMI | CISPR 32, FCC 파트 15B 클래스 B |
EMS |
|
| 진동 | IEC 60068-2-6, 5-25.7 Hz : ± 15 mm; 25.7-500 Hz : 20 g; 3 시간 / 축 |
| 충격 | IEC 60068-2-27, 500g / 2ms |
| 하락 | IEC 60068-2-34IEC 60068-2-32, ISTA-2A |
