기능 및 이점
- Modbus와 PROFIBUS 간의 프로토콜 변환
- 몇 분 안에 자동 구성을위한 혁신적인 QuickLink 기능을 갖춘 Windows 유틸리티
- 리던던트 이중 DC 전원 입력 및 릴레이 출력 지원
- 임베디드 데이터 패킷 분석기
- 강력하고 시각적인 진단 도구
- -40 ~ 75 ° C 넓은 작동 온도 모델 제공
개요
MGate 4101-MB-PBS 게이트웨이는 PROFIBUS PLC (예 : Siemens S7-400 및 S7-300 PLC)와 Modbus 장치 사이에 통신 포털을 제공합니다. QuickLink 기능을 사용하면 몇 분 내에 I / O 매핑을 완료 할 수 있습니다. 모든 모델은 견고한 금속 케이스로 보호되며 DIN 레일 장착이 가능하며 옵션으로 내장 된 광학 절연을 제공합니다.
쉬운 설치 및 트래픽 모니터링을위한 퀵 링크 및 Windows 유틸리티
QuickLink windows 유틸리티는 직렬 콘솔 포트를 사용하여 MGate 4101-MB-PBS에 연결하고 구성 및 작동을 가능한 한 쉽게 만듭니다. QuickLink는 AutoLearning 기능으로 Modbus 요청을 수동적으로 감지하고 자동 매핑 기능으로 오류없는 I / O 매핑을 수행하여 단 몇 분만에 구성을 완료 할 수 있습니다. QuickLink는 기존의 I / O 매핑과 비교할 때 Modbus에서 PROFIBUS 로의 통합 시간을 대폭 단축합니다. 또한 내장 된 모니터링 도구는 Modbus 통신 패킷의 로그를 유지 관리하고 문제 해결을 지원할 수 있습니다.
이중 전원 입력
MGate 4101-MB-PBS는 신뢰성을 높이기 위해 이중 전원 입력을 제공합니다. 전원 입력은 2 개의 활성 DC 전원에 동시에 연결할 수 있으므로 하나의 전원에 문제가 있어도 계속 작동 할 수 있습니다. 높은 수준의 신뢰성으로 인해 이러한 고급 Modbus-PROFIBUS 게이트웨이는 까다로운 산업 어플리케이션에 이상적입니다.
릴레이 출력에 의한 경고
전원 입력 상태에 대한 릴레이 출력이 제공됩니다. 릴레이 출력은 유지 보수 엔지니어에게 문제 해결 및 유지 보수를위한 추가 도구를 제공합니다.
PROFIBUS 인터페이스
| 프로토콜 | PROFIBUS DP-V0 슬레이브 |
| 포트 수 | 1 |
데이터 속도 | 9600bps ~ 12Mbps |
커넥터 | DB9 Female |
격리 | 2 kV (내장형) |
| DIP 스위치 | 종료 용 |
로터리 스위치 | PROFIBUS 주소 0-99 (소프트웨어 구성을 통해 주소 100-125 지원) |
Modbus 인터페이스
| 프로토콜 | Modbus RTU / ASCII 마스터 / 슬레이브 |
포트 수 | 1 |
연속 표준 | RS-232 / 422 / 485, 소프트웨어 선택 가능 |
커넥터 | DB9 male |
ESD 보호 | 모든 신호에 대해 15 kV |
RS-485 | 데이터 방향 제어 ADDC® (자동 데이터 방향 제어) |
RS-485 용 하이 / 로우 저항 풀업 | 1 kΩ, 150 kΩ |
RS-485 터미네이터 | 120 Ω |
| 7, 8 |
정지 비트 | 1, 2 |
Parity | None, Even, Odd, Space, Mark |
흐름 제어 | RTS / CTS, DTR / DSR (RS-232 전용) |
전송 속도 | 50 bps ~ 921.6 kbps |
직렬 신호
RS-232 | TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND |
RS-422 | Tx +, Tx-, Rx +, Rx-, GND |
RS-485-4w | Tx +, Tx-, Rx +, Rx-, GND |
RS-485-2w | 데이터 +, 데이터 -, GND |
소프트웨어
구성 옵션 | 시리얼 콘솔, Windows 유틸리티 |
| 유틸리티 | Windows 2000, Windows XP, Server 2003, Vista, Server 2008 (x86 / x64), Windows Server 2008 R2, Windows 7 / 8 / 8.1 (x86 / x64), Windows Server 2012 (x64), Windows 2012 R2 용 MGate Manager |
지원 | QuickLink, Paging |
물리적 특성
| 하우징 | 메탈, IP30 |
무게 | 500 g (1.10 lb) |

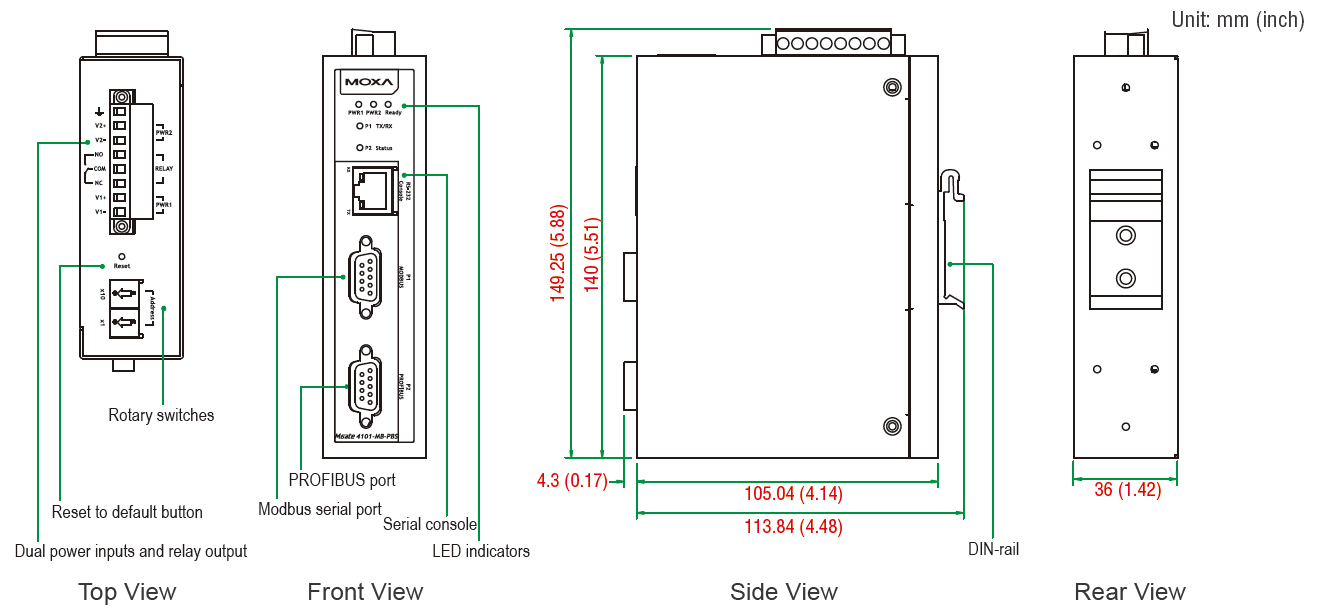

치수 | 36 x 105 x 140 mm (1.42 x 4.14 x 5.51 in) |
환경 제한
작동 온도 | 표준 모델 : 0 ~ 60 ° C (32 ~ 140 ° F) |
보관 온도 | -40 ~ 85 ° C (-40 ~ 185 ° F) |
주변 상대 습도 | 5 ~ 95 % (비 응축) |
진동 | IEC 60068-2-6, IEC 60068-2-64 |
충격 | IEC 60068-2-27 |
하락 | IEC 60068-2-32 |
전원 요구 사항
입력 전압 | 12 ~ 48VDC |
입력 전류 | MGate 4101-MB-PBS : 12VDC에서 340mA; 130 mA @ 48 VDC |
전원 커넥터 | 터미널 블록 |
MTBF (평균 고장 간격)
시각 | 513,139 시간 |
표준 | Telcordia SR332 |
표준 및 인증
안전 | UL 60950-1, EN 60950-1 |
위험한 위치 | Class 1 Division 2, ATEX, IECEx |
EMC | EN 55032/24 |
EMI | CISPR 32, FCC Part 15B Class A |
EMS | IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV |
1 포트 Modbus RTU / ASCII-to-PROFIBUS 슬레이브 게이트웨이
